Основные типы и принципы работы пайки оплавлением

Пайка оплавлением является основным процессом для достижения поверхностного монтажа устройств (SMD) в электронной промышленности. Ее основной принцип заключается в предварительном нанесении паяльной пасты на контактные площадки печатной платы, после чего происходит размещение компонентов. Затем нагрев плавит паяльную пасту («оплавление») перед охлаждением для формирования паяных соединений. В зависимости от методов нагрева пайка оплавлением в основном подразделяется на следующие типы:

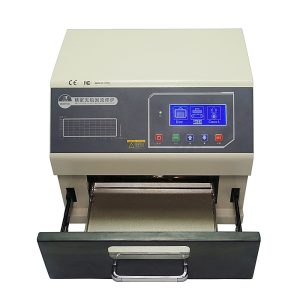

Пайка оплавлением горячим воздухом
Принцип работы:
Использует горячий воздух в качестве основного нагревательного средства. Воздух нагревается нагревательными элементами (такими как резистивные провода или нагревательные трубки), а затем вдувается на печатную плату с помощью вентилятора. Тепло передается посредством конвекции, постепенно повышая температуру паяльной пасты до достижения ее температуры плавления.
Внутренняя часть оборудования обычно разделена на несколько температурных зон (зона предварительного нагрева, зона постоянной температуры, зона рефлоу, зона охлаждения), причем температура и скорость воздушного потока в каждой зоне регулируются независимо. Циркуляция горячего воздуха обеспечивает равномерную температуру поверхности по всей печатной плате.
Характеристики:
Обеспечивает превосходную равномерность нагрева, подходит для печатных плат различных размеров и типов. В настоящее время это наиболее широко используемый метод пайки рефлоу.

Инфракрасная пайка оплавлением
Принцип работы:
Использует инфракрасное излучение (обычно с длиной волны 1-8 мкм) в качестве источника тепла. Инфракрасные лампы или нагревательные панели излучают инфракрасные лучи, которые непосредственно поглощаются печатной платой, компонентами и паяльной пастой, преобразуясь в тепловую энергию для нагрева и пайки.
Инфракрасное излучение обладает сильной проникающей способностью, что позволяет одновременно нагревать как внутреннюю часть, так и поверхность печатной платы, сводя к минимуму температурные градиенты. Однако на его эффективность влияет цвет/материал объекта (темные поверхности быстро поглощают тепло, а светлые поверхности отражают его в большей степени).
Характеристики:
Быстрая скорость нагрева с высокой эффективностью преобразования энергии. Однако равномерность нагрева различных материалов несколько уступает. Часто сочетается с горячим воздухом, образуя гибридный режим нагрева «инфракрасное излучение + горячий воздух» (компенсируя ограничения автономного инфракрасного излучения).

Паяние в паровой фазе (VPS)
Принцип действия:
Использует насыщенный пар из инертной жидкости (например, фторированной жидкости) в качестве нагревательного агента. Когда жидкость достигает точки кипения, насыщенный пар контактирует с холодной печатной платой, выделяя скрытую теплоту и конденсируясь обратно в жидкую форму. Печатная плата поглощает это тепло, повышая свою температуру и плавя паяльную пасту.
Температура пара определяется точкой кипения жидкости (например, примерно 215 °C для определенных фторированных жидкостей). Процесс нагрева поддерживает стабильную температуру (близкую к постоянной) без риска локального перегрева.
Характеристики:
Исключительная равномерность нагрева (отклонение температуры ≤±1 °C), подходит для чувствительных к температуре печатных плат и сложных конструкций (например, многослойных плат, компонентов нестандартной формы). Однако этот метод дорогостоящий (высокое потребление инертной жидкости) и относительно неэффективный, в основном используется в высокотехнологичных прецизионных приложениях.

Лазерная пайка
Принцип работы:
Использует высокоэнергетические лазеры (например, волоконные лазеры, CO₂-лазеры) в качестве источника тепла. Оптическая система фокусирует лазерный луч на области паяного соединения печатной платы. Высокая плотность энергии лазера (мощность, достигающая уровня кВт) быстро нагревает паяльную пасту, обеспечивая локальное плавление и сварку.
Параметры лазера (мощность, размер пятна, время нагрева) можно точно контролировать, нагревая только целевое паяное соединение с минимальным тепловым воздействием на окружающие компоненты.
Характеристики:
Минимальная зона термического воздействия и исключительная точность (подходит для компонентов с ультратонким шагом). Однако стоимость оборудования высока, а эффективность относительно низкая, поэтому оно в основном используется в высокоточных или ремонтных приложениях.

Резюме
Суть пайки оплавлением заключается в «предварительном нанесении паяльной пасты + нагревании для плавления». Основные различия между типами заключаются в средстве нагрева и методе теплопередачи:
Пайка горячим воздухом: наиболее широко используется, обеспечивает равномерный нагрев и подходит для массового производства;
Инфракрасная пайка: быстрый нагрев, часто в сочетании с горячим воздухом;
Пайка в паровой фазе: оптимальная равномерность, подходит для высокоточных требований;
Лазерная пайка: исключительная точность, подходит для сверхточных или теплочувствительных применений.
В практическом производстве преобладает пайка горячим воздухом (или гибридные системы инфракрасного излучения + горячий воздух) из-за экономичности и универсальности. Другие типы выбираются в зависимости от конкретных требований (например, точность, равномерность).
