Различия между пайкой переплавлением и другими технологиями сварки
2025-09-29 00:41:08
Пайка переплавлением — широко используемый метод сварки в электронной промышленности. Он значительно отличается от других методов сварки, таких как пайка волной припоя, ручная пайка и лазерная сварка, с точки зрения основных принципов, сценариев применения и характеристик процесса.
Различия в основных принципах
Пайка переплавлением:

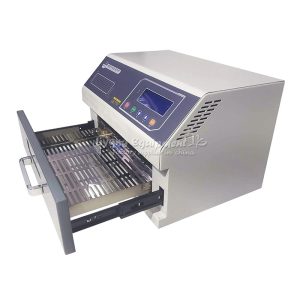

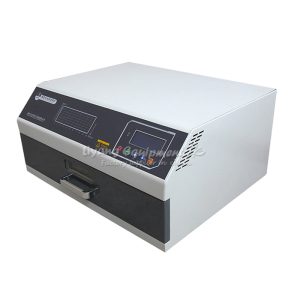

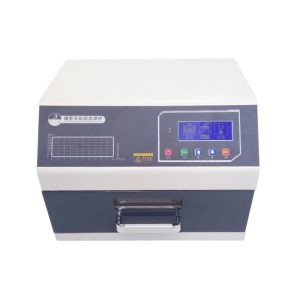

Работает по принципу «предварительно нанесенной паяльной пасты». Паяльная паста (содержащая паяльный порошок, флюс и т. д.) сначала наносится на контактные площадки печатной платы, а затем устанавливаются компоненты. Затем паяльная паста плавится («переплавляется») путем нагрева в печи для переплавления, образуя паяные соединения при охлаждении. Процесс нагрева обычно состоит из четырех этапов: предварительный нагрев, стабилизация температуры, рефлоу и охлаждение. Точное управление температурной кривой обеспечивает пайку.
Другие методы пайки:
Волновой пайка: печатная плата проходит через волну расплавленного припоя по конвейерной ленте. Припой поднимается по выводам компонентов, образуя соединения, без необходимости предварительного нанесения паяльной пасты. Подходит для компонентов с проходными отверстиями (THT) или плат со смешанной сборкой.
Ручная пайка: непосредственный нагрев соединений паяльником с ручным добавлением паяльной проволоки. Зависит от навыков оператора, подходит для мелкого ремонта или простых соединений.
Лазерная пайка: использует высокую плотность энергии лазерного луча для локального нагрева соединений, обеспечивая мгновенную сварку плавлением без интенсивного нагрева. Подходит для высокоточных, теплочувствительных применений.
Различия в применимых компонентах
Пайка переплавлением:
В основном используется для устройств поверхностного монтажа (SMD), таких как BGA, CSP, QFP, резисторы, конденсаторы и т. д. Особенно подходит для печатных плат высокой плотности с мелким шагом (например, материнские платы мобильных телефонов, компьютерные графические карты), позволяя одновременно паять несколько компонентов.
Другие технологии пайки:
Волновой пайка: Более подходит для компонентов с сквозными отверстиями (например, вставных резисторов, разъемов) или печатных плат смешанной технологии, сочетающих компоненты для поверхностного монтажа и компоненты со сквозными отверстиями. Однако она демонстрирует плохую совместимость с компонентами с мелким шагом (склонными к образованию мостиков).
Ручная пайка: Подходит для небольшого количества простых паяных соединений (например, соединений проводов, ремонта вставных компонентов). Не подходит для сценариев с высокой плотностью и мелким шагом.
Лазерная пайка: подходит для сверхточных, теплочувствительных компонентов (например, микродатчиков, гибких схем) или ситуаций, когда тепловое воздействие на окружающие компоненты имеет критическое значение.
Различия в характеристиках процесса
| Размеры | Пайка оплавлением | Пайка оплавлением | Ручная пайка | Лазерная сварка |
| Уровень автоматизации | Высокая (Может быть интегрирована с принтерами и машинами для подбора и размещения для полной автоматизации) | Высокая (Может быть интегрирована с принтерами и машинами для подбора и размещения для полной автоматизации) | Низкая (полностью ручная работа) | Высокая (Параметры программируются, подходит для автоматизированных производственных линий) |
| Зона термического воздействия | Большая (Нагрев всей печатной платы) | Большая (Нагрев всей печатной платы) | Локализованная (только в местах контакта с паяльником) | Минимальная (Фокусировка лазера нагревает только точку сварки) |
| Точность сварки | Высокая (Подходит для шагов менее 0,4 мм) | Высокая (Подходит для шагов менее 0,4 мм) | Зависит от навыков (Нестабильная точность) | Чрезвычайно высокая (Обеспечивает контроль на микронном уровне) |
| Эффективность производства | Высокая (Пайка партиями, тысячи плат в час) | Высокая (Пайка партиями, тысячи плат в час) | Чрезвычайно низкая (Часы на одну плату) | Умеренная (Эффективность превосходит ручную сварку в высокоточных сценариях) |
| Стоимость | Высокая (Высокая стоимость оборудования и паяльной пасты) | Высокая (Высокая стоимость оборудования и паяльной пасты) | Низкая (Простое оборудование, высокие трудозатраты) | Чрезвычайно высокая (Лазерное оборудование дорогостоящее, подходит для высокотехнологичных приложений) |
Основные преимущества и ограничения
Пайка переплавлением:
Преимущества: подходит для поверхностного монтажа высокой плотности, отличается превосходной стабильностью пайки, высокой степенью автоматизации и возможностью серийного производства.
Ограничения: требует предварительно нанесенной паяльной пасты, высокой плоскостности печатной платы и значительных затрат на оборудование.
Пайка волной припоя:
Преимущества: подходит для компонентов со сквозными отверстиями, простой процесс, низкие требования к квалификации оператора.
Ограничения: склонность к образованию мостиков при использовании компонентов с мелким шагом, высокий расход припоя, плохая совместимость с технологией поверхностного монтажа.
Ручная пайка:
Преимущества: простое оборудование, высокая гибкость, подходит для ремонта или мелкосерийного производства.
Ограничения: низкая точность, плохая стабильность, зависимость от навыков оператора, чрезвычайно низкая эффективность.
Лазерная пайка:
Преимущества: минимальное тепловое воздействие, чрезвычайно высокая точность, подходит для теплочувствительных компонентов и компонентов с ультрамелким шагом.
Ограничения: дорогое оборудование, небольшая площадь пайки, непригодность для крупносерийного производства.
Резюме: пайка переплавлением является основным процессом технологии поверхностного монтажа (SMT), специализирующейся на высокоплотном массовом производстве; пайка волной припоя ориентирована на компоненты с сквозными отверстиями; ручная пайка подходит для ремонта или простых сценариев; лазерная пайка ориентирована на сверхвысокую точность и теплочувствительные требования. Выбор технологии должен определяться на основе комплексной оценки типа компонентов, требований к точности, масштабов производства и бюджета.
