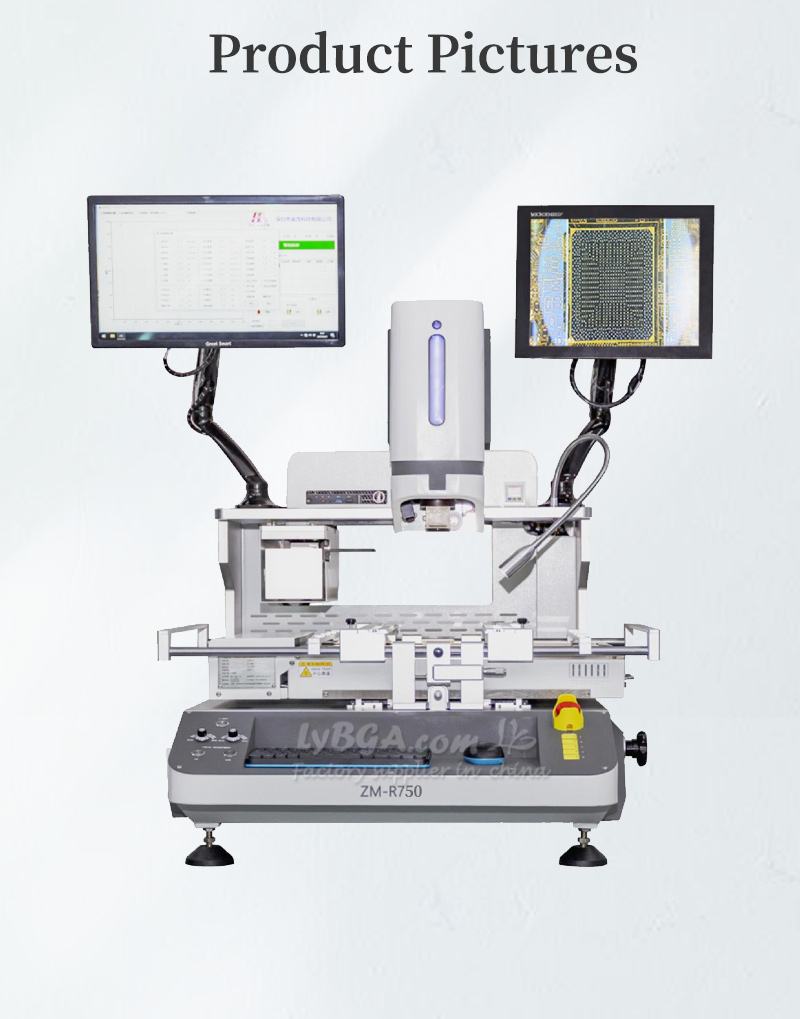

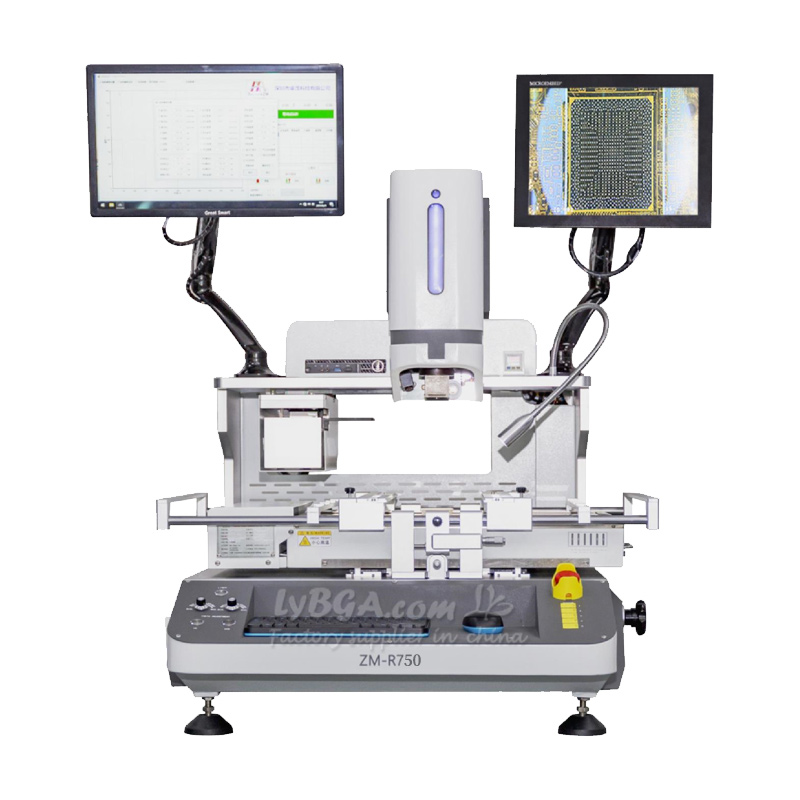

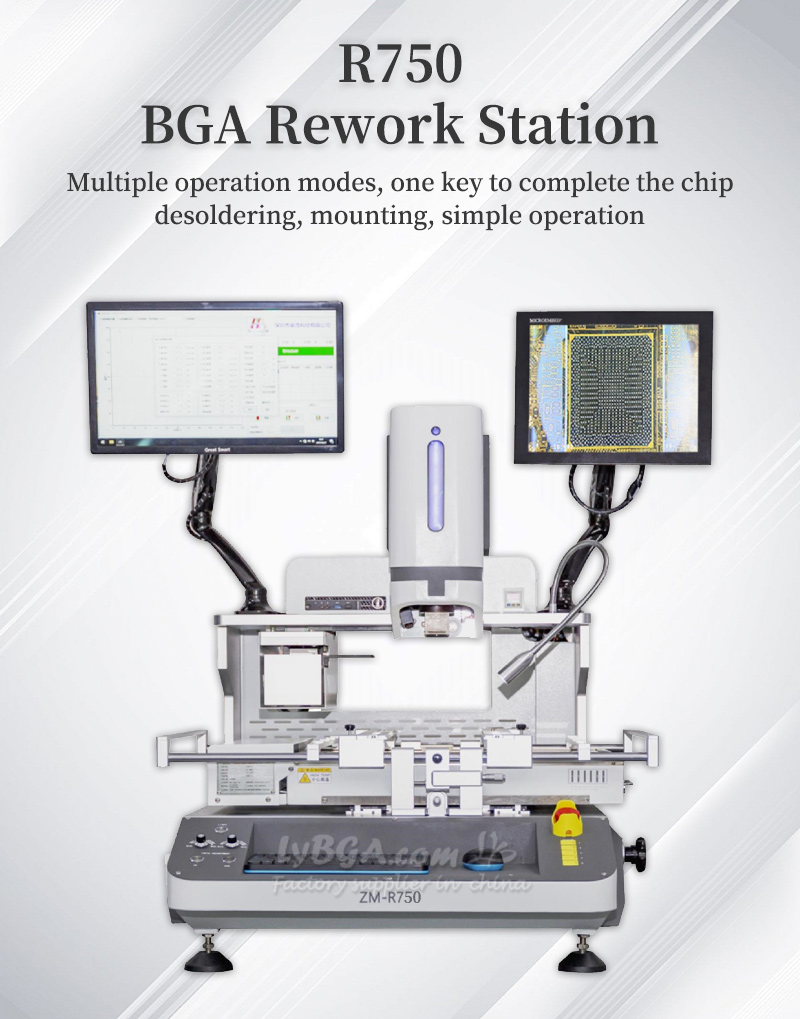

ZM-R750 Промышленная станция оптического выравнивания BGA Rework Station-BZM003
SKU:BZM003
ZM-R750 Промышленная станция оптического выравнивания BGA Rework Station Моторизованное вращение монтажной головки на 360° Система оптического выравнивания Автоматическая подача материала
Описание
маркер

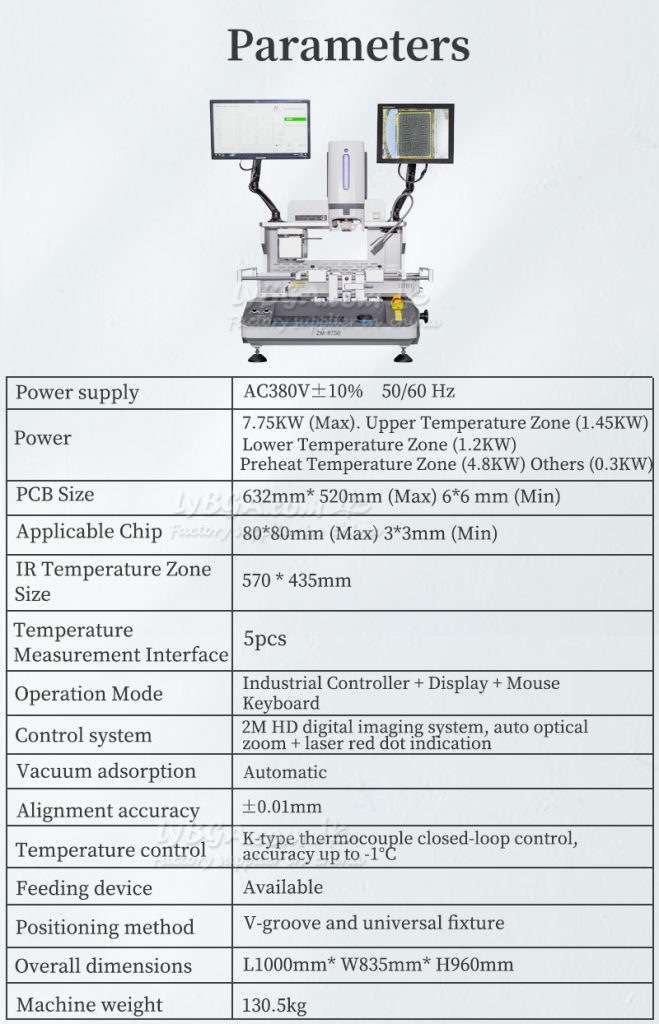

Спецификации и технические параметры продукта:
| Источник питания | AC380V±10% 50/60 Гц |
| Питание | 7,75 КВт (макс.). Верхняя температурная зона (1,45 КВт) Нижняя температурная зона (1,2 КВт) Зона предварительного нагрева (4,8 КВт) Прочие (0,3 КВт) |
| Размер печатной платы | 632 мм * 520 мм (макс.) 6*6 мм (мин.) |
| Применяемый чип | 80*80 мм (Макс) 3*3 мм (Мин) |
| Размер зоны ИК-температуры | 570 * 435 мм |
| Интерфейс измерения температуры | 5 шт. |
| Режим работы | Промышленный контроллер + дисплей + клавиатура мышь |
| Система управления | Контроллер движения + модуль контроля температуры |
| Система выравнивания | 2M HD цифровая система визуализации, автоматический оптический зум + лазерная индикация красной точки |
| Вакуумная адсорбция | Автоматический |
| Точность выравнивания | ±0,01 мм |
| Контроль температуры | Замкнутый контур управления термопарой K-типа, точность до -1°C |
| Устройство подачи | Доступно |
| Метод позиционирования | V-образный паз и универсальное крепление. |

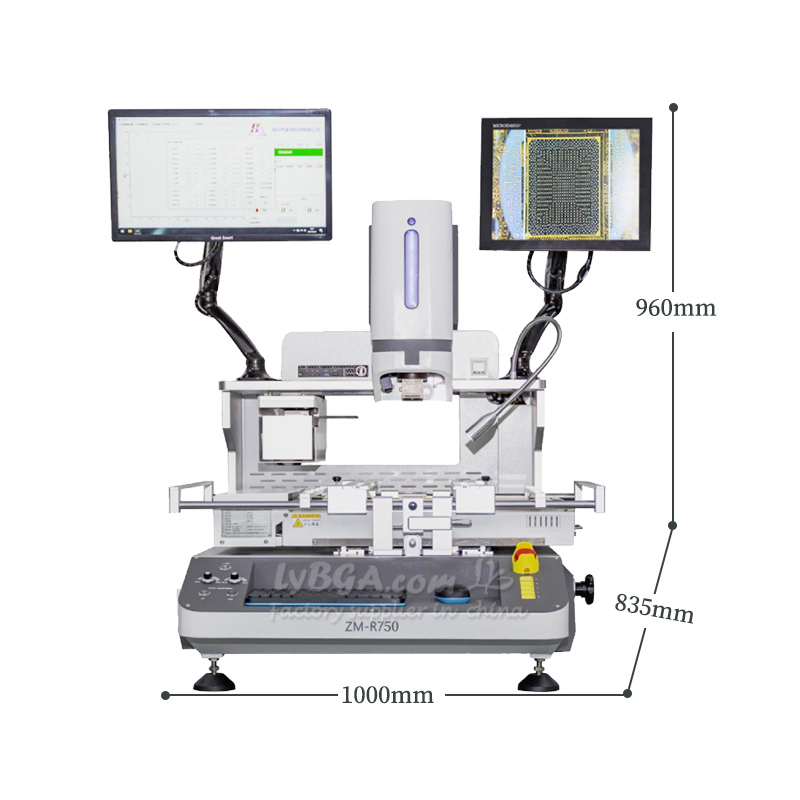

| Габаритные размеры | L1000 мм* W835 мм* H960 мм |
| Вес станка | 130,5 кг |

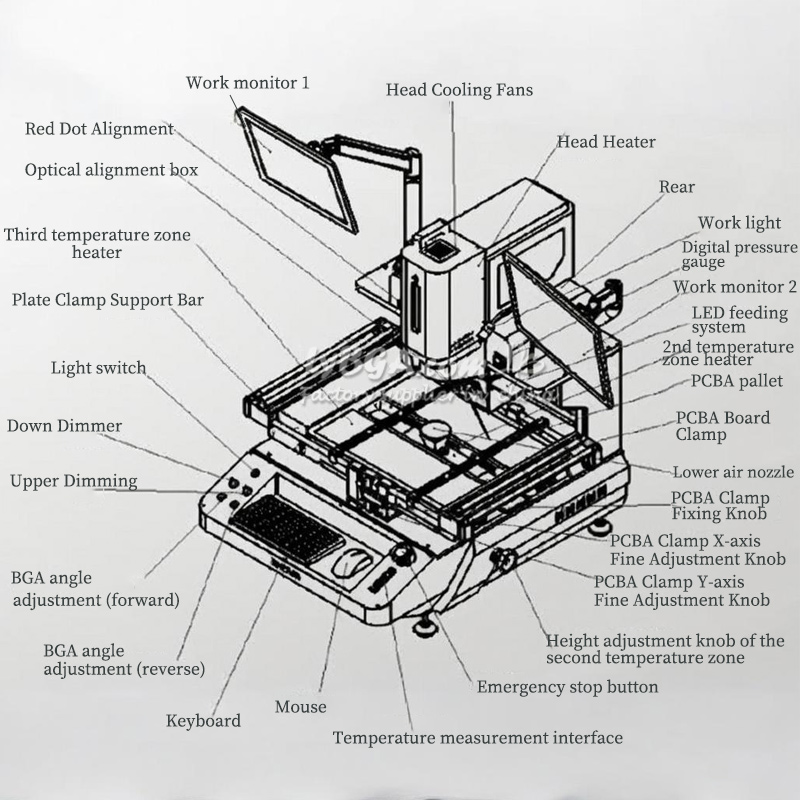

Функция Введение:
| Название | Использование | Способ использования |
| Вентилятор охлаждения головы | Охлаждение и рассеивание тепла | Программное управление |

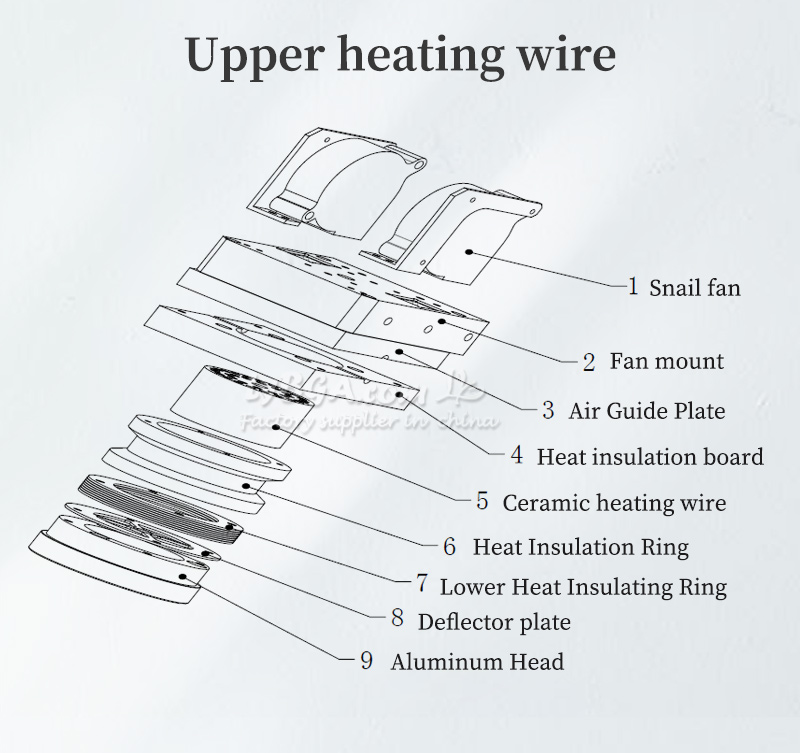

| Нагреватель головы | Пайка или демонтаж BGA | Перемещение вверх и вниз в нужное положение |
| Задняя крышка | Защита электрических компонентов | Фиксированный |
| Цифровой манометр | Проверка вакуума в отсасывающих стержнях | Программное управление |
| Рабочий свет | Освещение во время работы | Регулировка положения головки лампы |

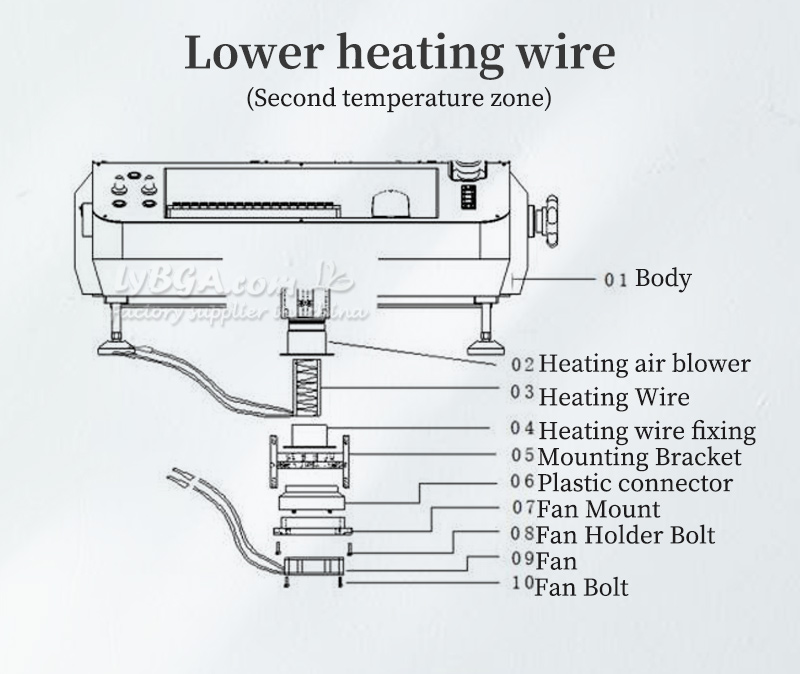

| Нагреватель второй температурной зоны | Снижение нагрева при пайке BGA | Рукав. Наденьте соответствующую насадку |
| Ручка фиксации лотка для печатных плат | Фиксация левого и правого положения зажимов печатных плат | Поверните по часовой стрелке и против часовой стрелки |
| Ручка точной регулировки оси X зажима платы PCBA | Микрорегулировка в направлении оси x при выравнивании плат BGA и FCB. | Поверните печатную плату по часовой стрелке для перемещения влево, против часовой стрелки - для перемещения вправо. |
| Зажим платы PCBA Ручка точной регулировки оси Y | Микрорегулировка в направлении оси y при выравнивании плат BGA и FCB. | Поверните печатную плату по часовой стрелке для движения назад и против часовой стрелки для движения вперед. |
| Ручка регулировки высоты для второй температурной зоны | Регулировка высоты температурной зоны вверх и вниз | Поворот за ручку |
| Кнопка аварийной остановки | Аварийная остановка в случае аномалии оборудования или особых условий | Нажмите, чтобы остановить, поверните по часовой стрелке, чтобы включить. |
| Регулировка угла BGA (вперед) | Вращение BGA вперед | Нажать вниз |
| Регулировка угла BGA (назад) | Реверс BGA | Нажать вниз |
| Рабочий монитор 1 | Система управления и отображение параметров | Автоматический |
| Выключатель освещения | Управление рабочим освещением | Нажмите |
| Рабочий монитор 2 | Отображение изображения выравнивания BGA и печатной платы | Подключите видеоразъем и кабель питания |
| Светодиодная комическая система | Светодиодные бусины | Наденьте ПЗС-матрицу, позиционируя ее наружу |
| Оптический блок выравнивания | Выравнивание BGA с платой FCB | Поверните на 90 градусов, потяните наружу при выравнивании |
| Поддон для PCBA | Размещение ползунка опорной планки | Перемещайте влево и вправо в нужное положение |

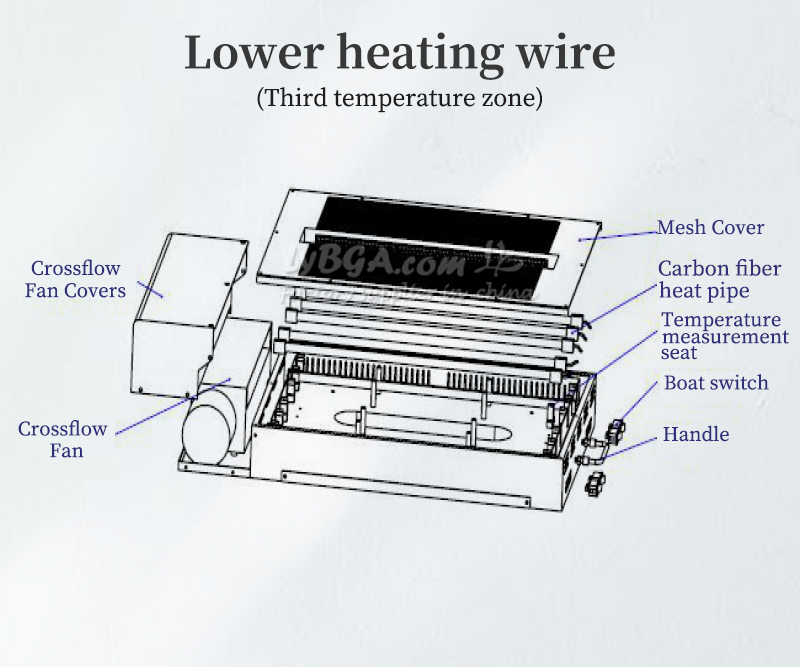

| Нагреватель третьей температурной зоны | Инфракрасный нагрев | Нормально открытый или закрытый селектор |
| Опорная планка | Поддержка центра большой печатной платы, чтобы ее можно было нагреть без деформации. | Отрегулируйте высоту опорной планки. |
| Интерфейс измерения температуры | Измерение фактической температуры | Подключение внешней муфты |
| Нижний диммер | Регулирует яркость света, падающего на печатную плату | Поверните по часовой стрелке, чтобы осветить, против часовой стрелки - чтобы затемнить. |
| Верхний диммер | Регулирует яркость света, падающего на BGA | Вращение по часовой стрелке осветляет, против часовой стрелки - затемняет. |
| Нижнее воздушное сопло | Распределение воздуха | / |
| Порт USB | Передача данных с сенсорного экрана | Подключение внешнего компьютера |
| Выравнивание красной точки | Быстрое определение местоположения BGA/платы | Кнопочное управление |
