ZM-R7830A Станция оптического выравнивания BGA Rework Station-BZM004
SKU:BZM004

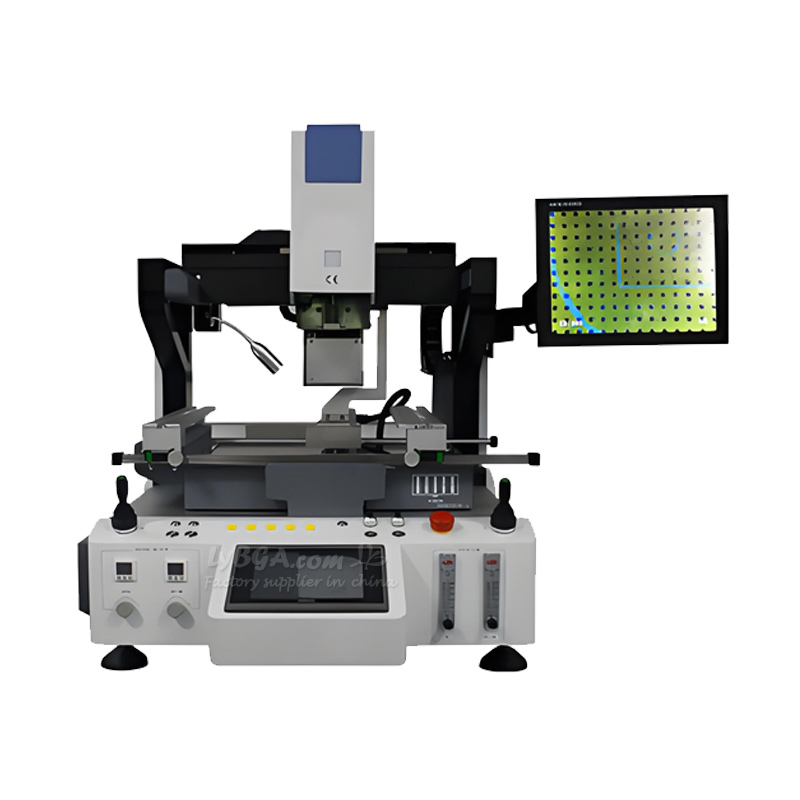

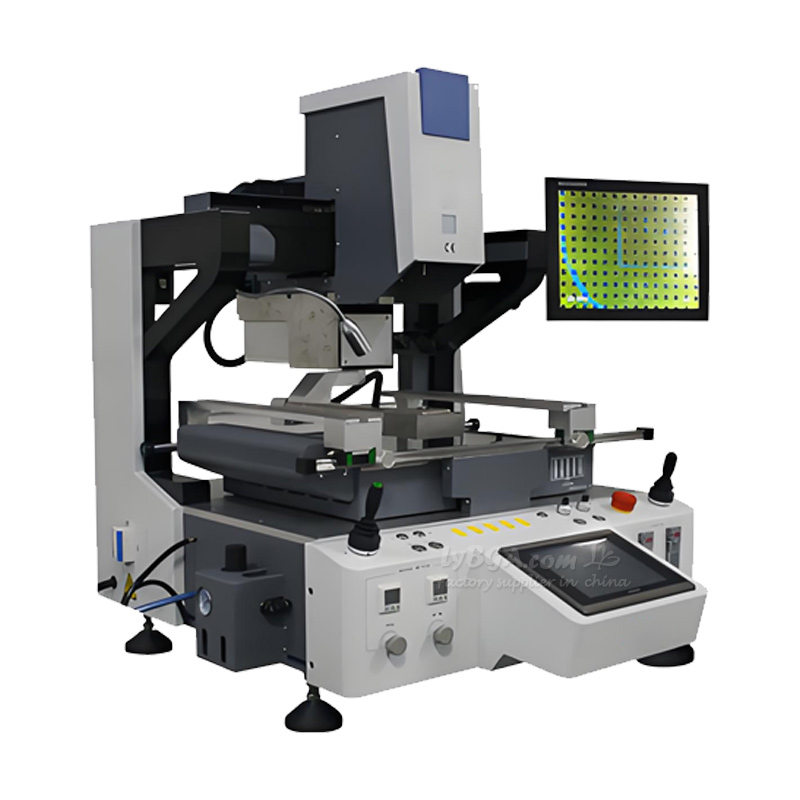

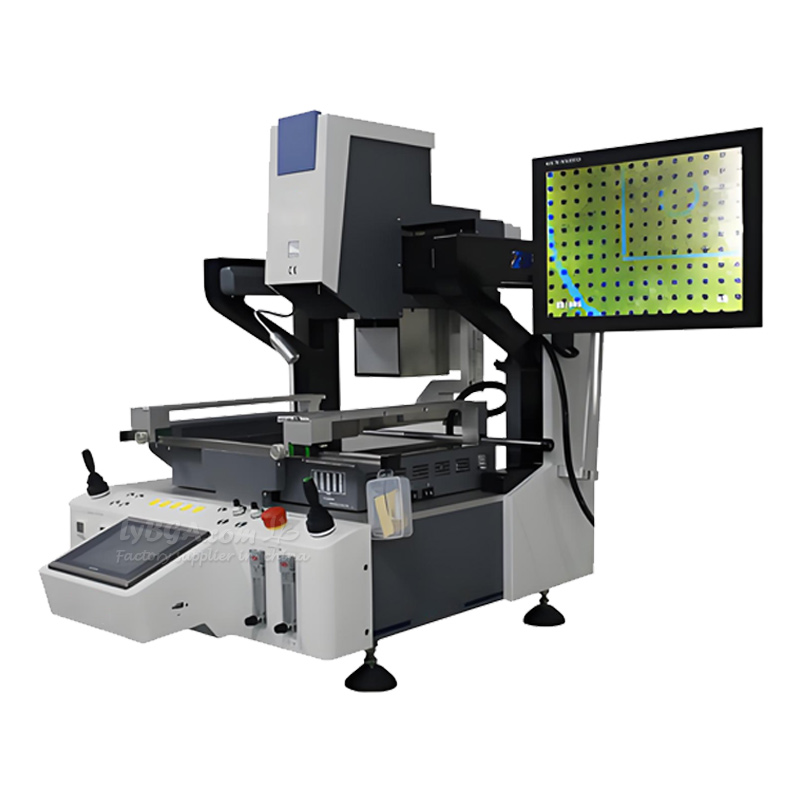

ZM-R7830A Станция оптического выравнивания BGA Rework Station Для SOP, S0J, QFP, QFN, BGA, PLCC, SCP и других SMD устройств 380 В
Описание
маркер

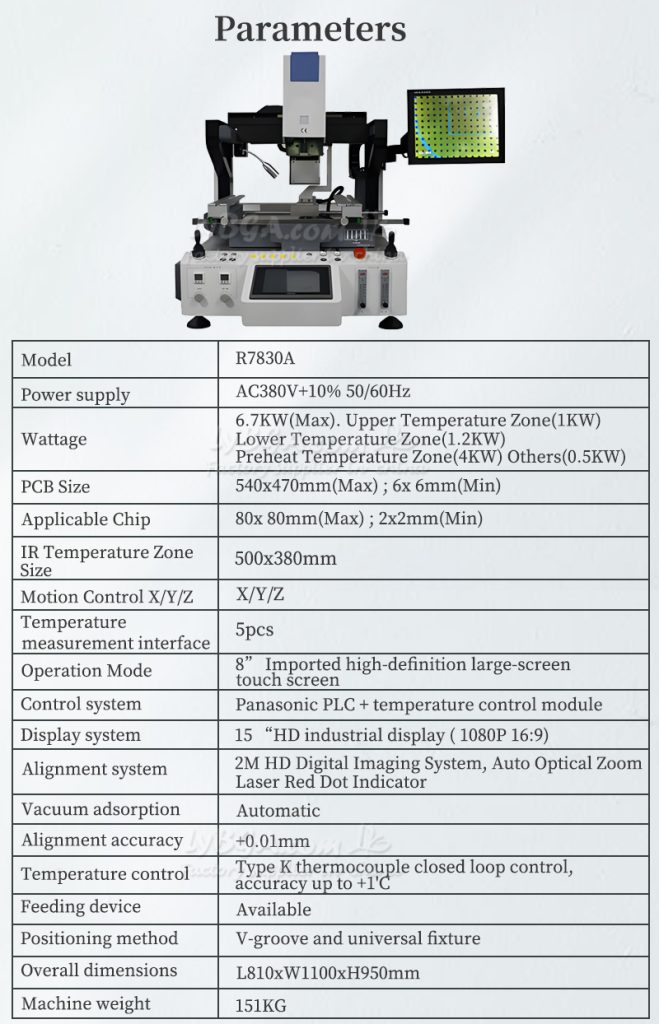

Параметры оборудования
| Модель | ZM-R7830A |
| Источник питания | AC380V+10% 50/60Hz |
| Мощность | 6,7 кВт (макс.). Верхняя температурная зона (1 кВт) Нижняя температурная зона (1,2 кВт) Зона предварительного нагрева (4 кВт) Другие (0,5 кВт) |
| Размер печатной платы | 540x470 мм (макс.) ; 6x 6 мм (мин.) |
| Применяемый чип | 80x 80мм(Макс) ; 2x2мм(Мин) |
| Размер зоны ИК-температуры | 500x380 мм |
| Управление движением X/Y/Z | X/Y/Z |
| Интерфейс измерения температуры | 5 шт. |
| Режим работы | 8» Импортный сенсорный экран высокой четкости |
| Система управления | Panasonic PLC + модуль контроля температуры |
| Система отображения | 15 «HD промышленный дисплей (1080P 16:9) |
| Система выравнивания | Цифровая система изображения 2M HD, автоматический оптический зум Лазерный индикатор красной точки |
| Вакуумная адсорбция | Автоматический |
| Точность выравнивания | +0,01 мм |
| Контроль температуры | Замкнутый контур управления термопарой типа K, точность до +1'C |
| Устройство подачи | Доступно |
| Метод позиционирования | V-образный паз и универсальное крепление |

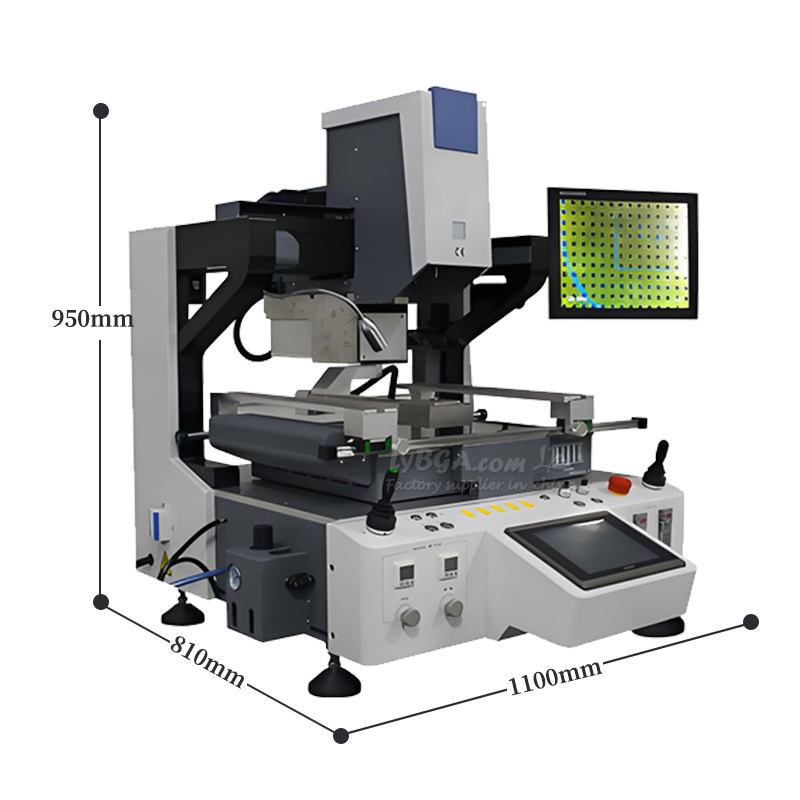

| Габаритные размеры | L810xW1100xH950mm |
| Вес станка | 151KG |
Область применения
Этот станок подходит для переделки многих видов SMD устройств (SOP, S0J, QFP, QFN, BGA, PLCC, SCP.....).
Описание продукта

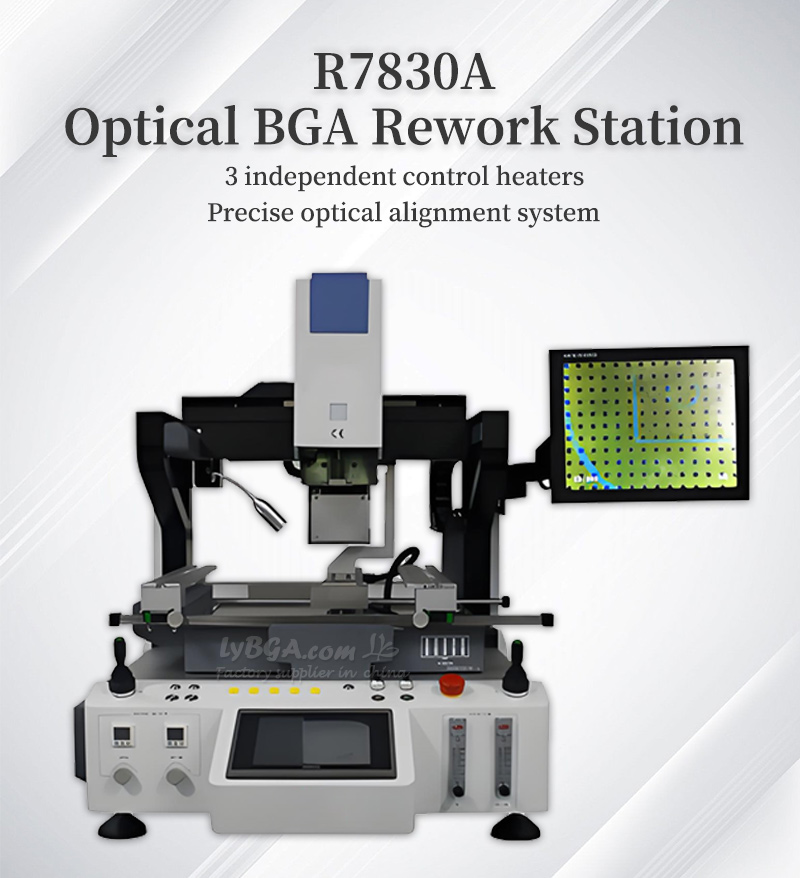

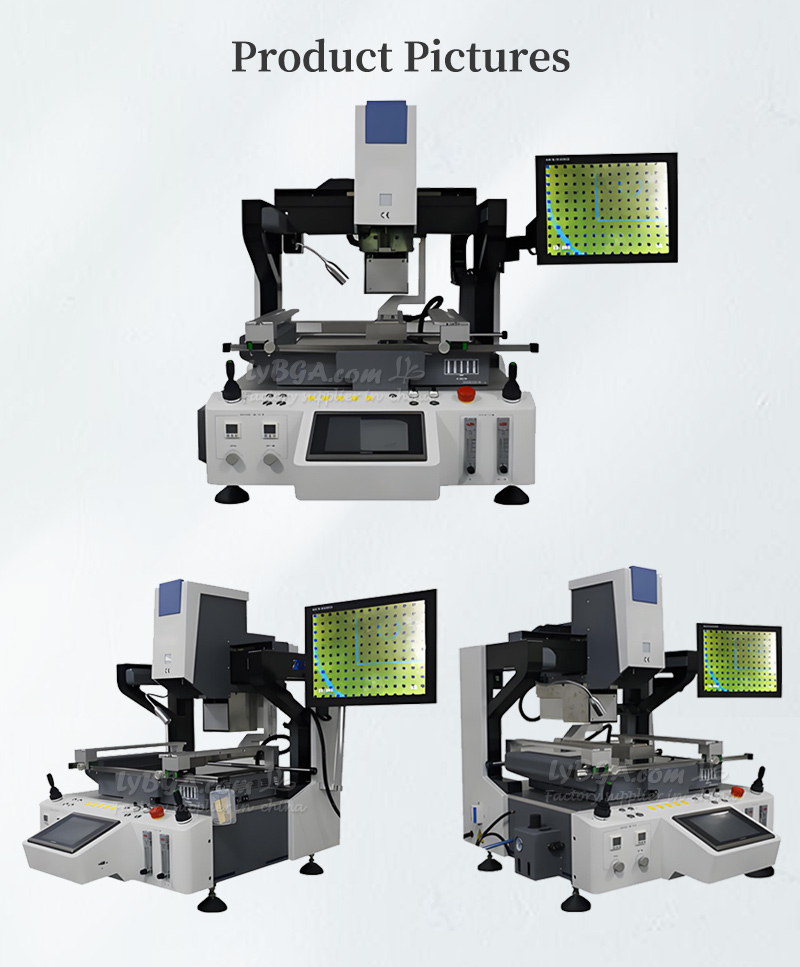

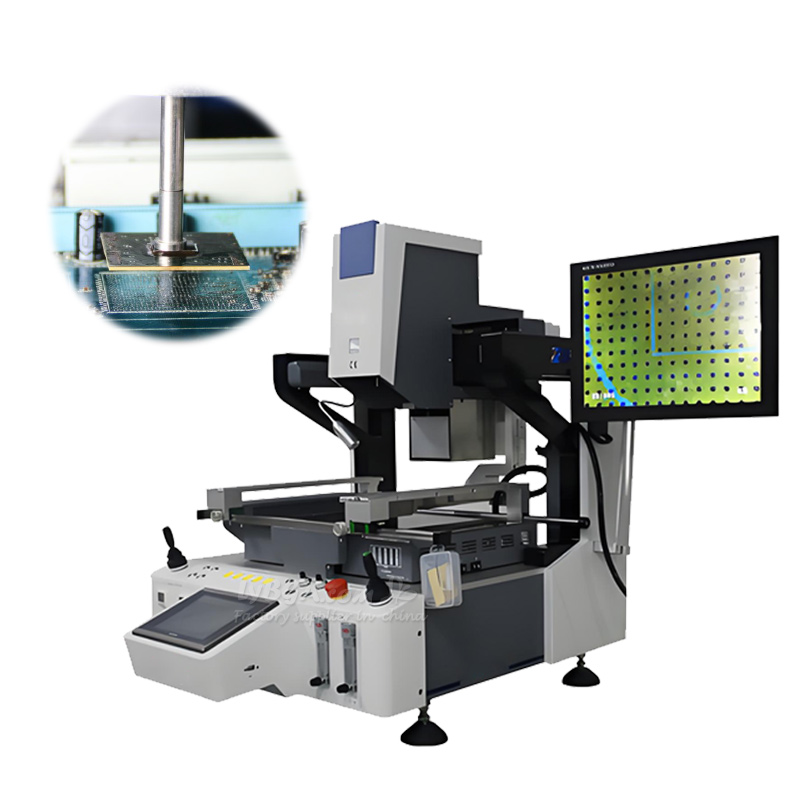

R7830A является оптическим выравниванием автоматического оборудования переделки. Он также работает как лазерная BGA SMD станция доработки, многоязычный интерфейс меню, автоматическое устройство подачи, X / Y AXI машина, которая может управляться джойстиком, быстрое и удобное управление, импортные высокой четкости CCD (2 миллиона пикселей) оптической системы выравнивания, высокая точность контроля температуры системы датчиков, точный контроль температуры.

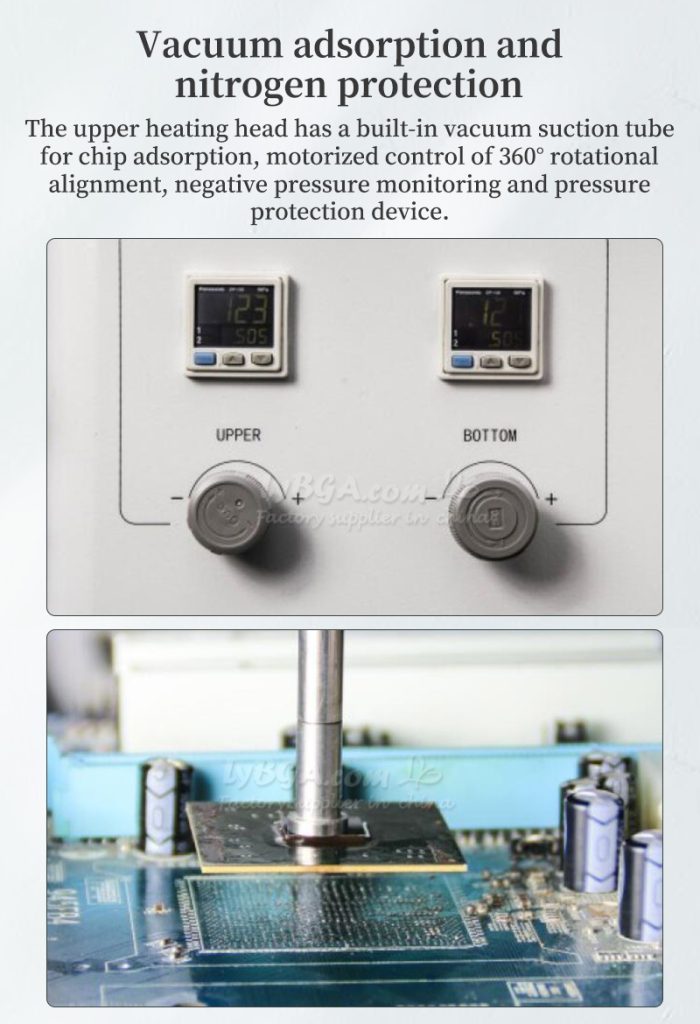

Вакуумная адсорбция и защита от азота
Верхняя нагревательная головка имеет встроенную вакуумную всасывающую трубку для адсорбции чипа, моторизованное управление выравниванием на 360 оборотов, контроль отрицательного давления и устройство защиты от давления.

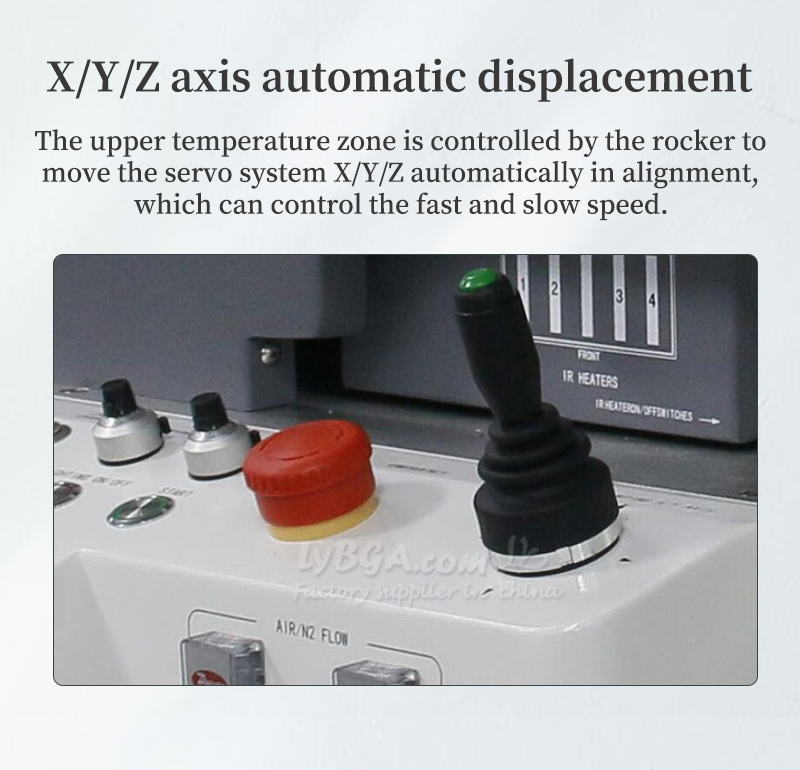

Автоматическое перемещение по осям X/Y/Z
Верхняя температурная зона управляется коромыслом для автоматического перемещения сервосистемы X/Y/Z при выравнивании, что позволяет контролировать быструю и медленную скорость.

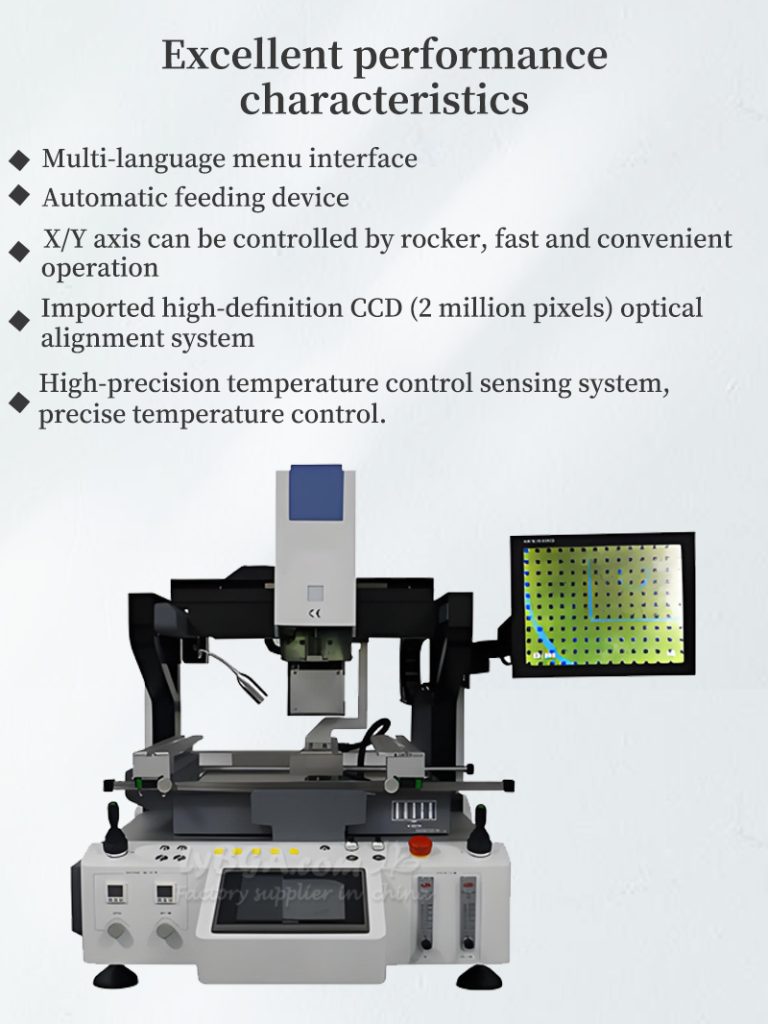

Отличные эксплуатационные характеристики
Многоязычный интерфейс меню
Устройство автоматической подачи
Ось X/Y может управляться коромыслом, быстрое и удобное управление.
Импортная оптическая система выравнивания CCD высокой четкости (2 миллиона пикселей).
Высокоточная система измерения температуры, точный контроль температуры.
Особенности представить
●3 нагревателя с независимым управлением:
① Интегрированная конструкция верхнего нагревателя с эффективным керамическим нагревателем; Источник воздуха, включая сжатый воздух и азот, свободно изменяется в соответствии с требованиями ремонта.
② Удобно использовать нижний нагреватель и верхний нагреватель одновременно благодаря системе синхронизированной работы и электрическому лифту.
③Большой размер ИК-нагревателя, высокопроизводительные тепловые трубы и микрокристаллическая пластина позволяют тщательно прогреть печатную плату.
● Точная оптическая система выравнивания
Принять регулируемый CCD цвет оптической системы, с лучом сплит, увеличение, уменьшение масштаба и микрорегулировки функций, имеет автоматическое разрешение хроматизма и яркости системы регулировки, может регулировать четкость изображения, с 15 «HD монитор. Высокая автоматика позволяет избежать человеческих ошибок, может ремонтировать бессвинцовый сокет 775 и двухъярусные BGA чипсеты очень хорошо.Это хорошо для бессвинцового ремонта.
● Многофункциональная операционная система
①Adopt высокой четкости человеко-машинный интерфейс, доступный для настройки «настроить» и «работать», чтобы избежать ошибок set tings, верхний нагревательный прибор и монтажная головка 2 в 1 дизайн, привод винта, ось Z контролируется Panasonic сервосистемы управления, может контролировать позиционирование точно. С автоматической идентификации BGA чипов и монтажной высоты; это автоматической пайки и де-пайки функции. после запуска, он будет показывать 3 кривые температуры на сенсорном экране, точность. С ±3℃.Температура нагрева, время, наклон, охлаждение, сигнализация все показано на сенсорном экране. Принять все виды BGA сопла, с 360 ℃ вращения, легко для установки и замены, настроенный доступен;
② система выравнивания управляется рокером, оптическая линза может быть перемещена влево и вправо, назад и вперед свободно рокером. Он может наблюдать все аспекты BGA чип. Он отображает четко. Ось X Y и угол R с микрометром регулировать, точное позиционирование, точность выравнивания находится в пределах ± 0,01MM. С + инфракрасный лазерный свет для быстрого позиционирования, после позиционирования, он блокируется автоматически.
③Возможность сохранения нескольких групп профилей, а также анализ, установка и реверс температурных кривых в любое время, Вы можете распечатать, сохранить и проанализировать кривую через USB-порт без других внешних устройств (например, компьютера). Монтаж и демонтаж микросхем производится автоматически.
④V-паз PCB поддержки, с быстрым, удобным и точным позиционированием, может подойти для всех видов печатных плат; Гибкий и съемный универсальный фиксатор имеет защитные эффекты и не повреждает плату PCB, подходит для всех видов размеров BGA ремонт.
● Превосходные функции безопасности
С сертификатом CE, аварийная кнопка и аномальное отключение питания автоматически защищают устройство, с защитным экраном, чтобы защитить оператора и запасные части от повреждения. После де-пайки и пайки, есть сигнализация. Когда температура выходит из-под контроля, схема автоматически отключается. Имеется двойная функция защиты от перегрева. Температурный параметр имеет пароль, чтобы избежать произвольных изменений, с превосходными функциями защиты безопасности, может защитить компоненты печатной платы и машину от повреждения в любой аномальной ситуации.
