ZM-R7850A Интеллектуальная BGA Rework Station Индивидуальное оптическое выравнивание-BZM005
SKU:BZM005

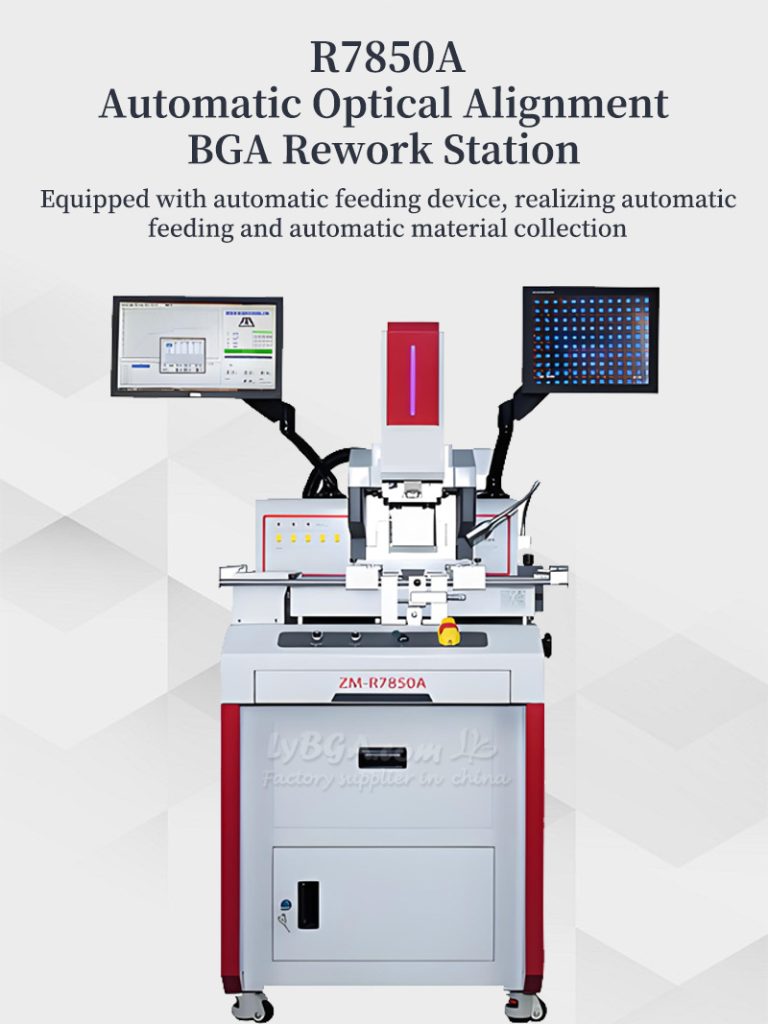

ZM-R7850A Интеллектуальная BGA Rework Station Индивидуальное оптическое выравнивание Предварительный нагрев плиты 3 температурные зоны Адсорбция чипов Автоматическая подача и прием 9.4KW 380V
Описание
маркер

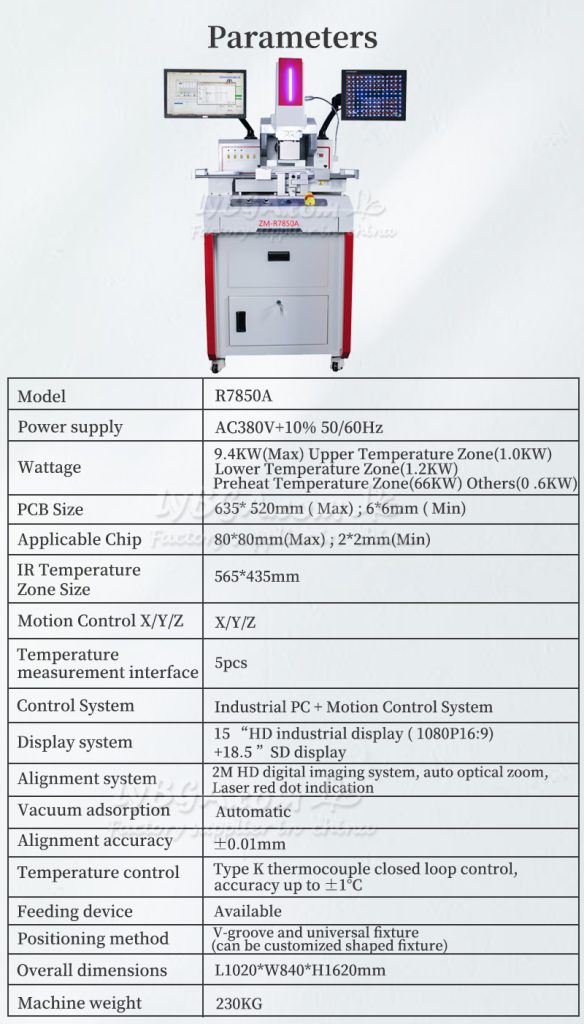

Параметры оборудования
| Модель | ZM-R7850A |
| Источник питания | AC380V+10% 50/60Hz |
| Мощность | 9.4KW (Max) Верхняя температурная зона (1.0KW) Нижняя температурная зона (1.2KW) Зона предварительного нагрева (66KW) Другие (0 .6KW) |
| Размер печатной платы | 635*520мм (Макс) ; 6*6мм (Мин) |
| Применяемый чип | 80*80мм (Макс) ; 2*2мм (Мин) |
| Размер зоны ИК-температуры | 565*435 мм |
| Управление движением X/Y/Z | X/Y/Z |
| Интерфейс измерения температуры | 5pcs |
| Система управления | Промышленный ПК + система управления движением |
| Система отображения | 15 «HD промышленный дисплей (1080P16:9) +18.5 »SD дисплей |
| Система выравнивания | Цифровая система визуализации 2M HD, автоматический оптический зум, лазерная индикация красной точки |
| Вакуумная адсорбция | Автоматический |
| Точность выравнивания | ±0,01 мм |
| Контроль температуры | Замкнутый контур управления термопарой типа K, точность до±1°C |
| Устройство подачи | Доступно |
| Метод позиционирования | V-образный паз и универсальное крепление (может быть настроено крепление по форме) |

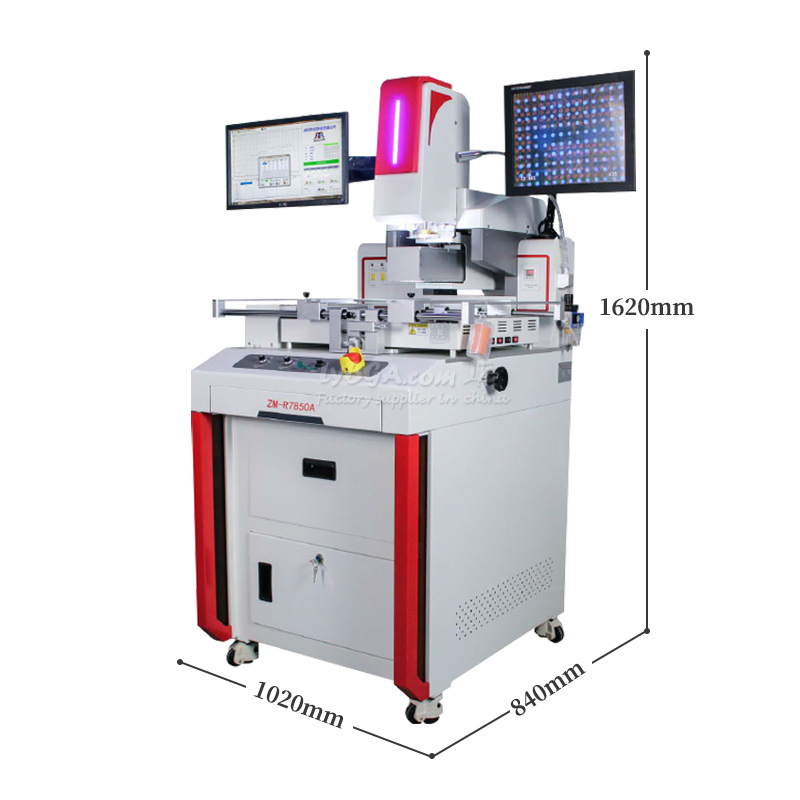

| Габаритные размеры | L1020*W840*H1620mm |
| Вес станка | 230 КГ |
Описание продукта:

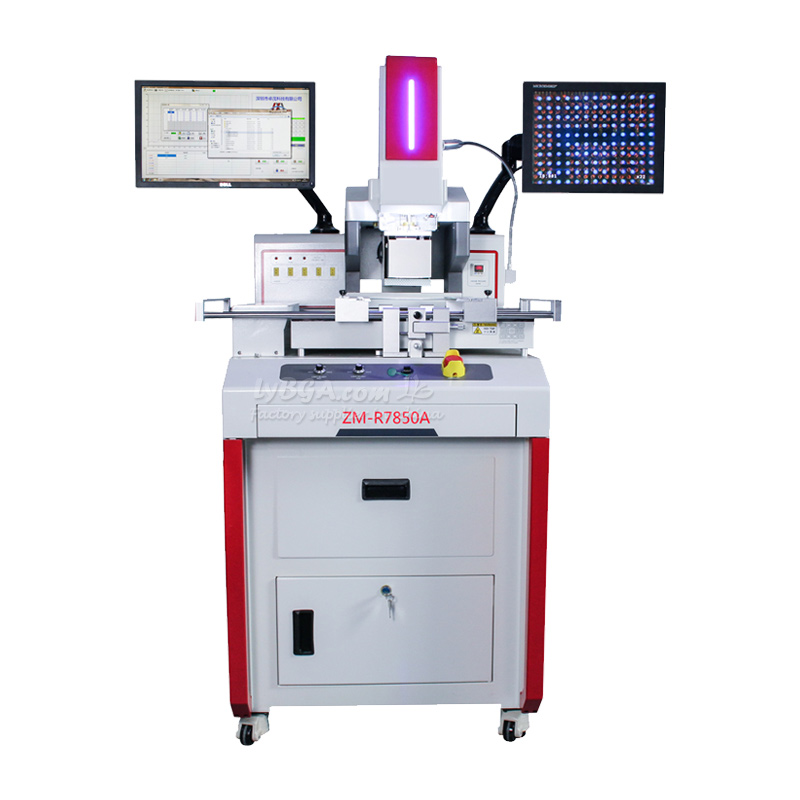

R7850A PCB умный оптический BGA паяльная станция машина является оптическое выравнивание автоматическое оборудование переделки. Эта паяльная машина BGA имеет многофункциональные функции управления, удобную настройку и хранение температуры, систему нижнего подогрева, систему очистки дыма, модуль оптического выравнивания высокой четкости.
Основные характеристики
● Инфракрасный нагреватель принимает импортный керамический нагреватель, который может предварительно нагреть PCB более равномерно.
● Имеет 12 секций температурного контроля, что в соответствии с бессвинцовым процессом ремонта.
● Температурная кривая может быть проанализирована и сообщена автоматически. Происхождение может быть отслежено, если он имеет исключительную проблему качества.
● Параметры температуры массы могут быть сохранены. Это очень удобно для получения параметров истории.
● Применяется оптическая система выравнивания высокой четкости, которая может двигаться вперед и назад, вверх и вниз автоматически. Вы можете осмотреть край BGA со всех сторон и точно установить компоненты.
● Оси X, Y оснащены микрометрической секцией точной настройки, точность регулировки + / - 0,01 мм.
● Использование высокоточного датчика K-типа обеспечивает точность направления каждой точки для печатной платы и BGA. Более того, он имеет функцию автоматического анализа кривой.
● Автоматический питатель может подавать и выгружать материалы автоматически.
● Встроенная трехступенчатая система очистки дыма, которая может фильтровать ядовитый газ
● Монтажная головка может вращаться на 360 градусов.
● Линейное движение машины с использованием японского THK линейного рельса, который гарантирует точность хода.
● Принять промышленный ПК + клавиатура + мышь операции

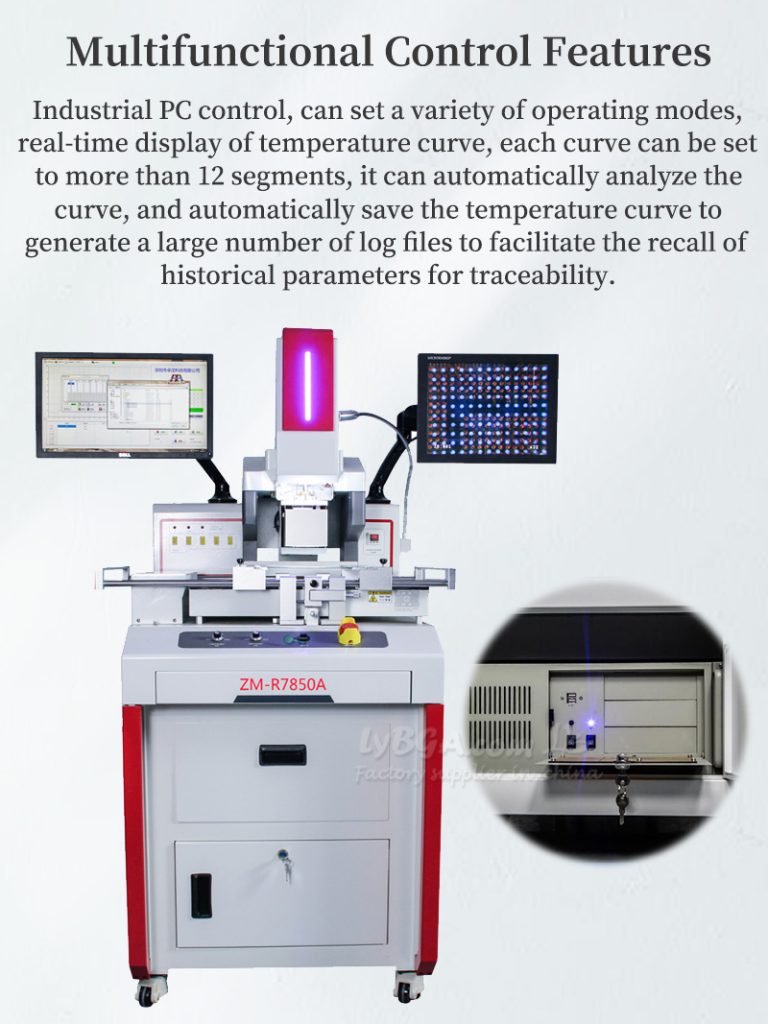

Многофункциональные функции управления
Промышленный ПК управления, может установить различные режимы работы, в режиме реального времени отображения кривой температуры, каждая кривая может быть установлена на более чем 12 сегментов, он может автоматически анализировать кривую, и автоматически сохранять кривую температуры для создания большого количества файлов журнала, чтобы облегчить вызов исторических параметров для отслеживания.

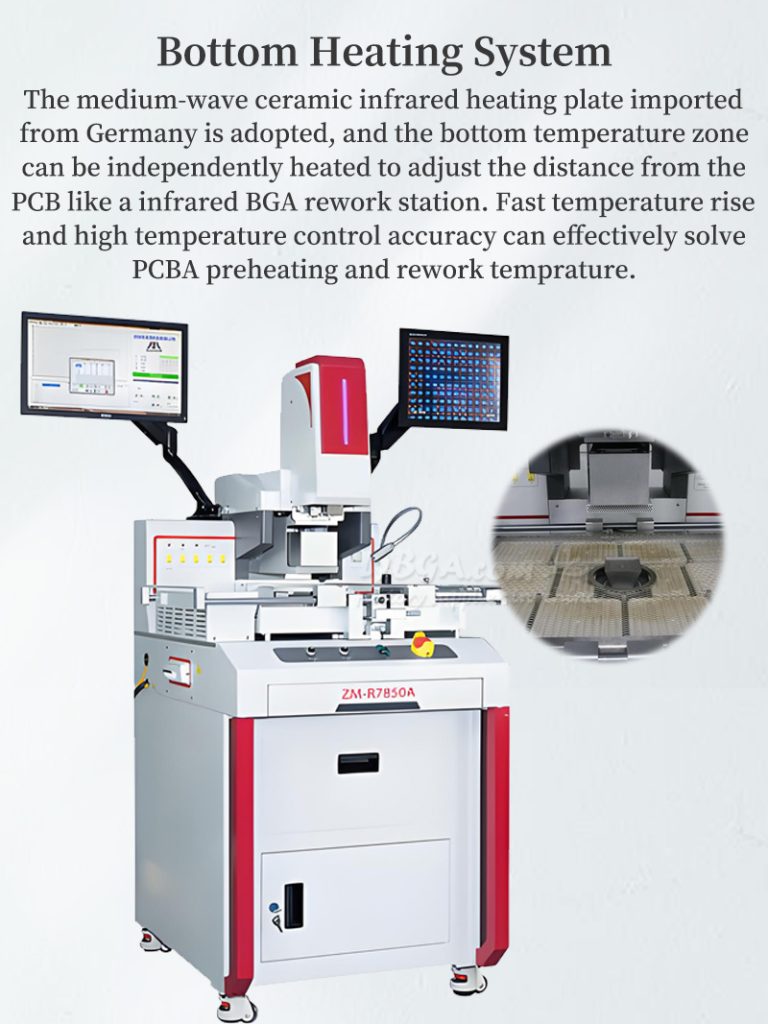

Система нижнего нагрева
Применяется средневолновая керамическая инфракрасная нагревательная пластина, импортированная из Германии, и нижняя температурная зона может быть независимо нагрета для регулировки расстояния от печатной платы, как инфракрасная станция для доработки BGA. Быстрое повышение температуры и высокая точность контроля температуры позволяют эффективно решать проблемы предварительного нагрева и температуры доработки PCBA.

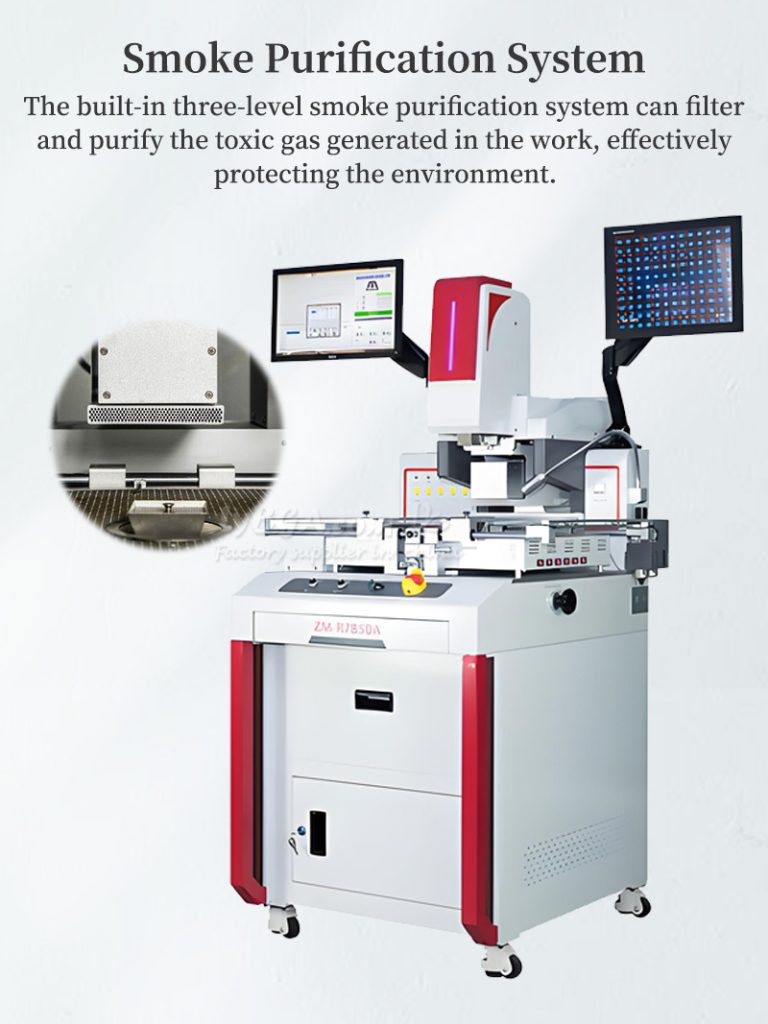

Система очистки от дыма
Встроенная трехуровневая система очистки дыма может фильтровать и очищать токсичные газы, образующиеся в процессе работы, эффективно защищая окружающую среду.

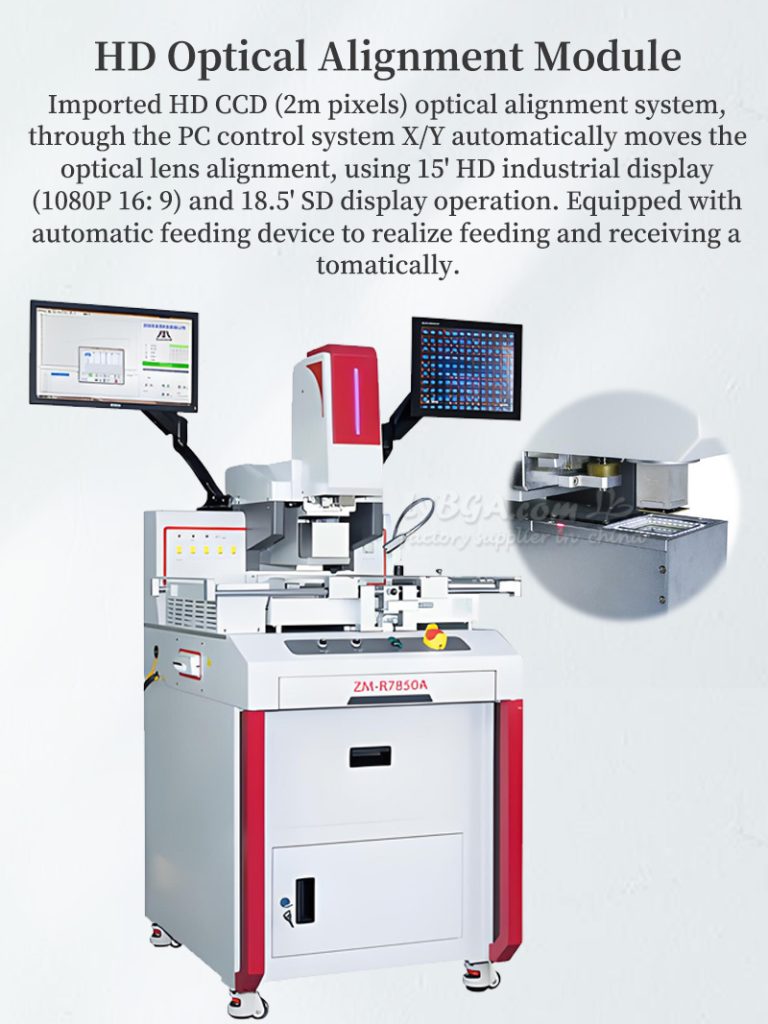

Модуль оптического выравнивания HD
Импортная оптическая система выравнивания HD CCD (2 м пикселей), через систему управления ПК X/Y автоматически перемещает оптическую линзу выравнивания, используя 15' HD промышленный дисплей (1080P 16: 9) и 18,5' SD дисплей. Оснащен автоматическим устройством подачи для реализации подачи и получения автоматически

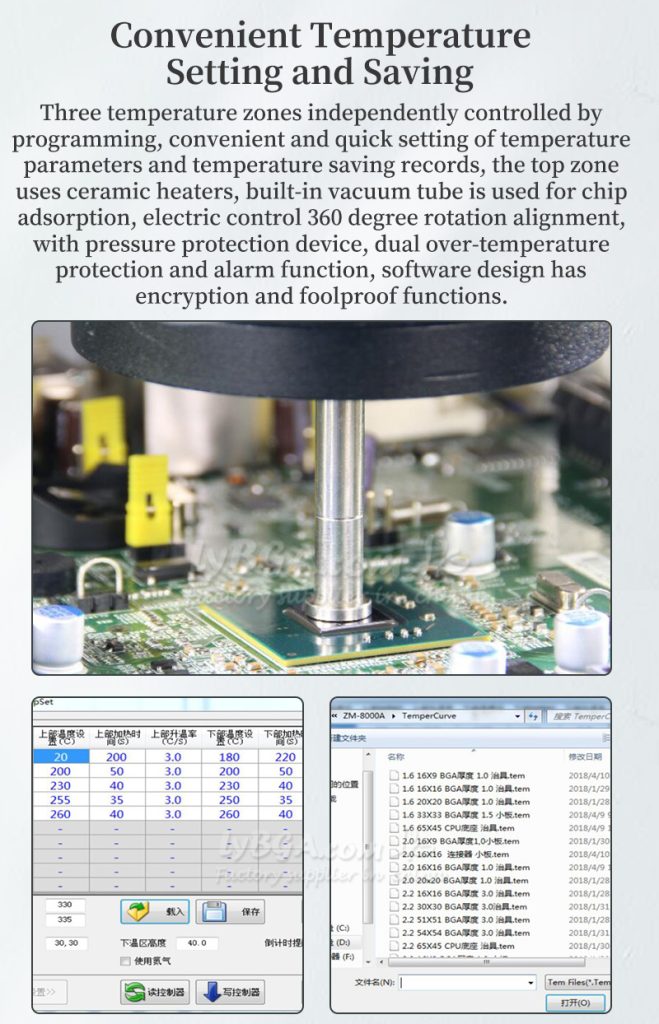

Удобная настройка и сохранение температуры
Три температурные зоны независимо управляются программированием, удобная и быстрая установка температурных параметров и сохранение температуры, верхняя зона использует керамические нагреватели, встроенная вакуумная трубка используется для адсорбции чипов, электрическое управление выравниванием вращения на 360 градусов, с устройством защиты от давления, двойная защита от перегрева и функция сигнализации, программное обеспечение имеет функции шифрования и защиты от дурака.
