Машина BGA

Машина BGA (Ball Grid Array Machine) — это специализированное оборудование, предназначенное для производства, доработки или тестирования микросхем в корпусах BGA, которое в основном используется в секторе производства электроники.

Основные функции машин BGA
Пайка и упаковка: точная пайка микросхем BGA (интегральных схем с шариками припоя, расположенными в виде матрицы) на печатные платы, достижение плавления и фиксации шариков припоя с помощью пайки горячим воздухом или инфракрасного нагрева.
Ремонт и распайка: устранение неисправных паяных соединений в микросхемах BGA, таких как холодные паяные соединения или короткие замыкания, путем локального нагрева и замены микросхемы.
Проверка и выравнивание: оснащены оптическими системами выравнивания (например, CCD-камерами) для обеспечения точного позиционирования микросхемы относительно контактных площадок.

Основные типы машин BGA
Машина для размещения BGA: выполняет высокоточное размещение микросхем BGA на печатных платах, обычно интегрированная в производственные линии SMT (Surface Mount Technology).

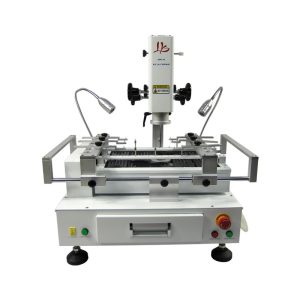

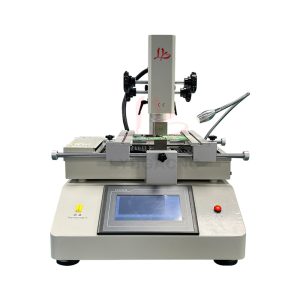

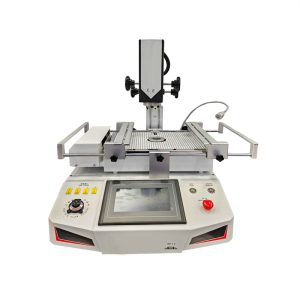

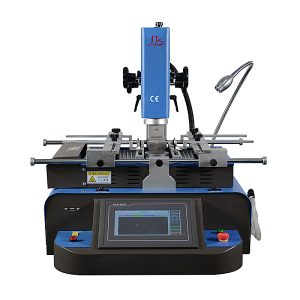

Станция переработки BGA: используется для ремонта или замены паяных BGA, оснащена функциями контроля температуры и вакуумного всасывания.
Тестер BGA: проверяет целостность паяных соединений, включая рентгеновский контроль (обнаружение внутренних дефектов шариков) и тестеры с летающим зондом.

Ключевые технологии оборудования BGA
Точный контроль температуры: многоступенчатая регулировка кривой нагрева предотвращает повреждение печатной платы или чипа от чрезмерного нагрева.
Автоматическое выравнивание: визуально корректирует отклонения положения с точностью до ±0,01 мм.
Применение: подходит для требований высокой плотности упаковки в мобильных телефонах, материнских платах компьютеров, автомобильной электронике и т. д.

Области применения оборудования BGA
Потребительская электроника: производство миниатюрных устройств, таких как смартфоны и планшеты.
Промышленная и автомобильная электроника: производство печатных плат, требующих высокой надежности.
Военная и аэрокосмическая промышленность: области, требующие исключительно строгих стандартов качества упаковки.

Ключевые характеристики BGA
Высокоплотное соединение
Паяные шарики расположены под чипом (а не на периферийных контактах), что позволяет разместить больше интерфейсов ввода-вывода (I/O) на единицу площади. Это подходит для сложных чипов с большим количеством контактов (например, CPU, GPU).
Типичный шаг: 0,5–1,27 мм, что значительно превышает плотность контактов традиционной технологии QFP (Quad Flat Package).
Скрытая конструкция паяного соединения
Паяные шарики находятся под корпусом и остаются невидимыми после пайки, что требует проверки с помощью рентгеновского или автоматического оборудования. Это исключает риск изгиба или повреждения выводов.
Превосходные тепловые характеристики
Прямой тепловой контакт между чипом и печатной платой через паяные шарики создает более короткий путь теплопередачи, что обеспечивает более высокую эффективность рассеивания тепла по сравнению с традиционными корпусами (например, DIP или SOP).
Некоторые корпуса BGA оснащены металлическими теплоотводами (например, BGA с крышкой) для улучшения теплового управления.
Оптимизация электрических характеристик
Короткие пути шариков уменьшают паразитную индуктивность и емкость, что делает их подходящими для передачи высокочастотных сигналов (например, 5G, высокоскоростная память).
Плоскости заземления и питания распределены более равномерно, что сводит к минимуму помехи целостности сигнала.

Основные преимущества BGA
Высокая эффективность использования пространства
Уменьшает занимаемую площадь печатной платы, способствуя миниатюризации устройств (например, смартфонов, носимых устройств).
Сравнительный пример: для чипов с идентичной функциональностью объем BGA может быть уменьшен на 30–50 % по сравнению с QFP.
Повышенная надежность
Равномерное распределение нагрузки на шарики обеспечивает превосходную ударопрочность по сравнению с корпусами на штырьках, что делает их подходящими для суровых условий эксплуатации, таких как автомобильная электроника и промышленное оборудование.
Более длительный срок службы паяных соединений обеспечивает большую стабильность в условиях высоких температур.
Подходит для автоматизации
Подходит для производственных линий SMT (технология поверхностного монтажа), где установки для размещения компонентов обеспечивают высокоскоростное и точное позиционирование, что повышает эффективность массового производства.
Для ремонта требуются специализированные станции по переработке BGA, хотя автоматизированные процессы сводят к минимуму человеческий фактор.
Многофункциональная масштабируемость
Производные варианты включают:
CSP (Chip Scale Package): приближается к размерам чипа для более высокой плотности;
PoP (Package on Package): многослойная упаковка, позволяющая осуществлять 3D-интеграцию (например, мобильные процессоры + память).
