LY Промышленный чиллер CW-7500 серии CW с водяным охлаждением емкостью 24 л-L41012
SKU:L41012

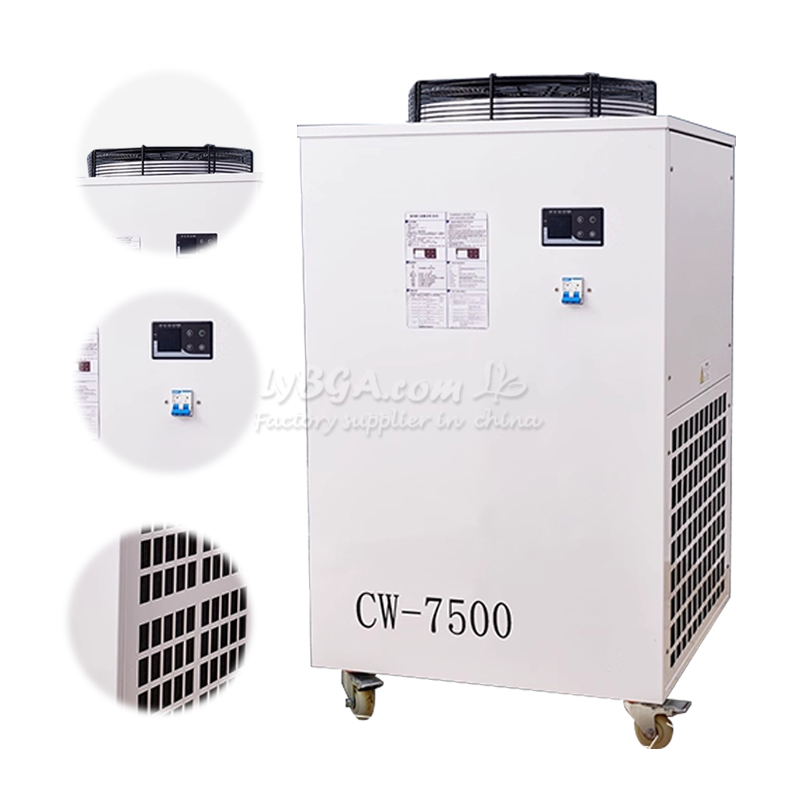

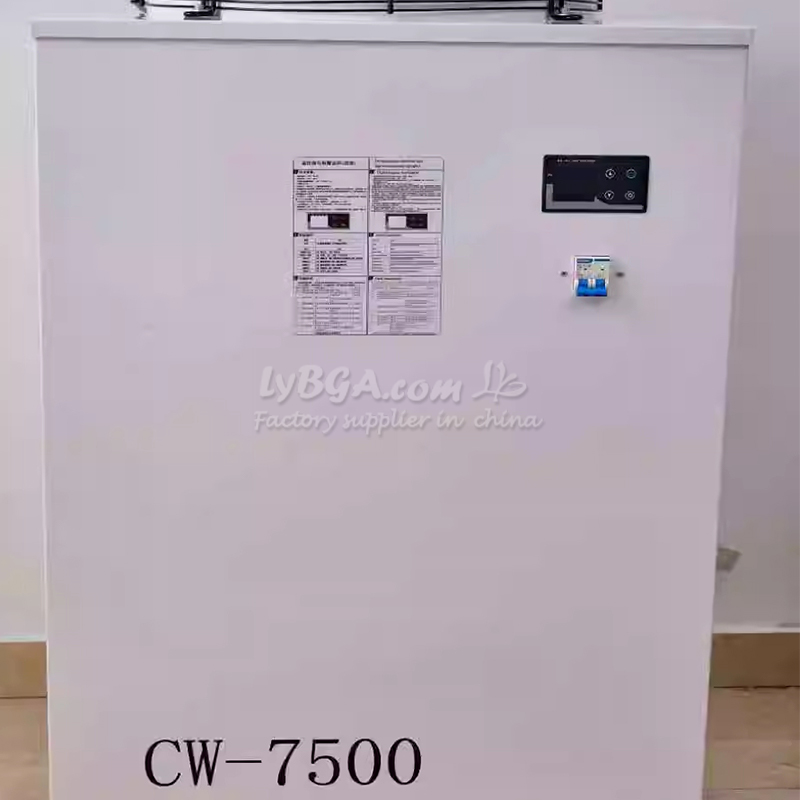

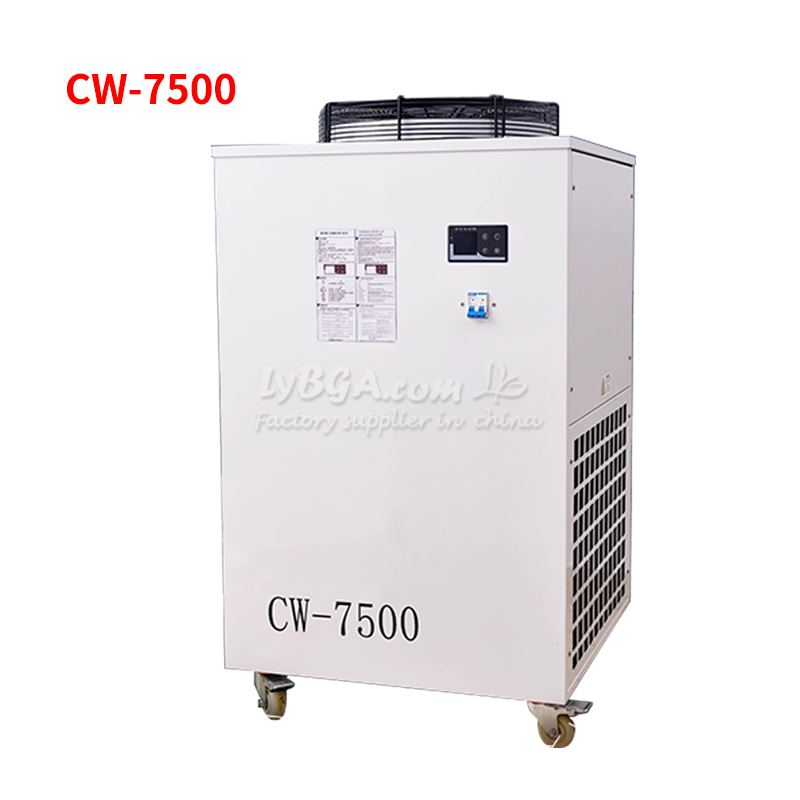

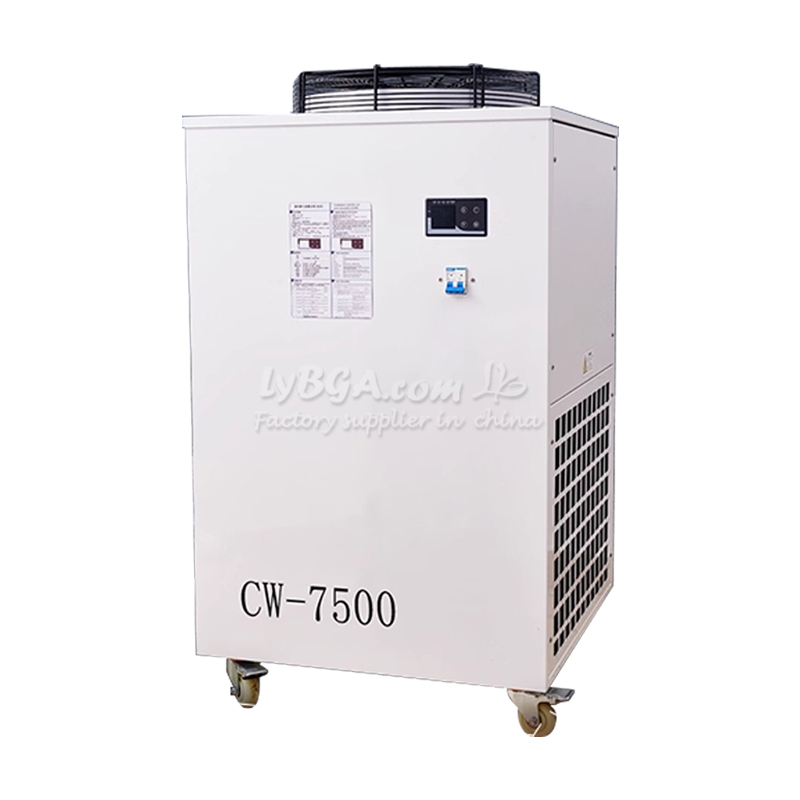

LY Промышленный чиллер CW-7500 серии CW с водяным охлаждением емкостью 24 л для системы лазерной гравировки CO2 мощностью 6550 Вт 380 В
Описание
маркер

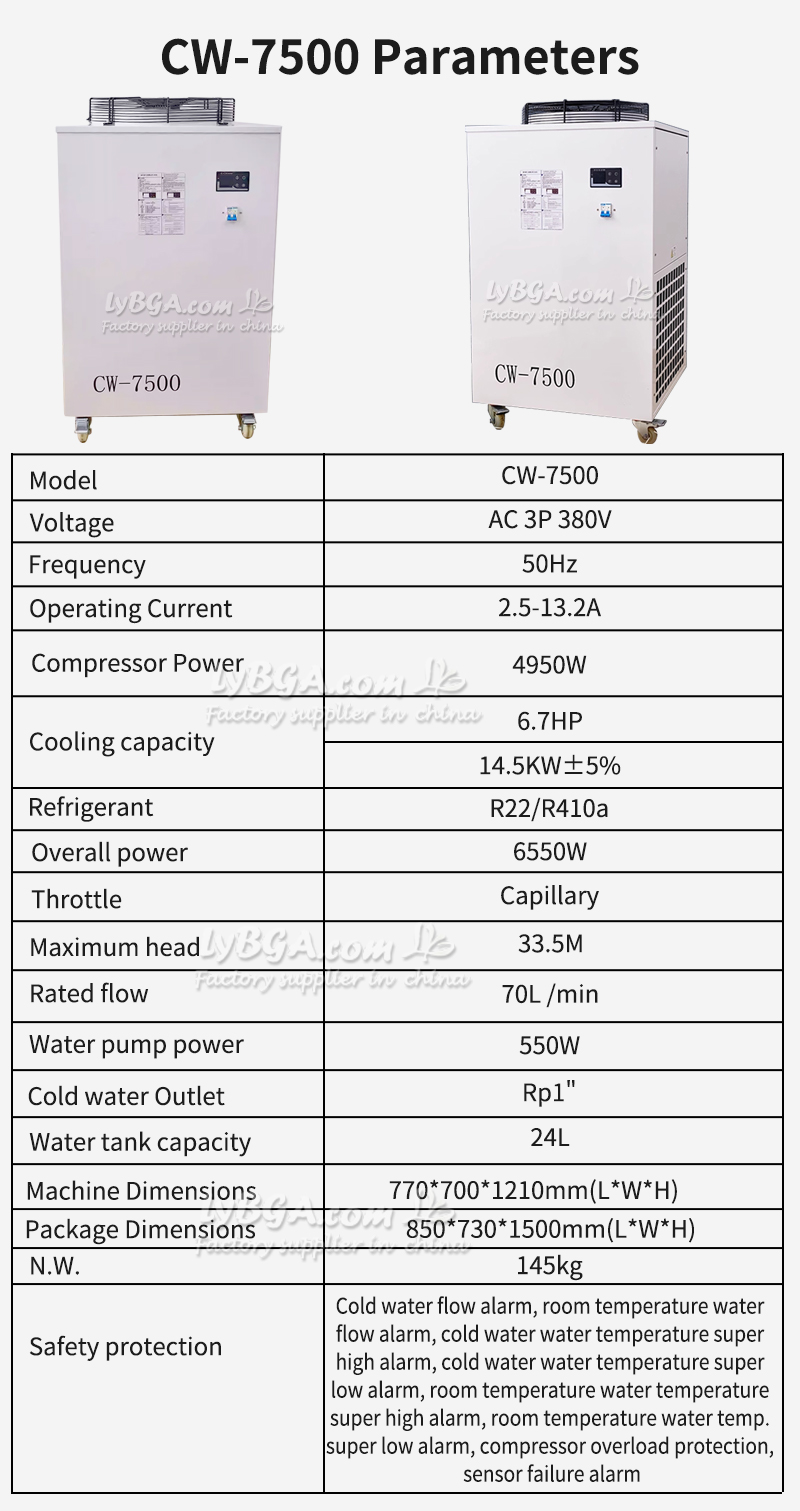

Параметры продукта
| Модель | CW-7500 |
| Напряжение | AC 3P 380V |
| Частота | 50Hz |
| Рабочий ток | 2.5-13.2A |
| Мощность компрессора | 4950W |
| Охлаждающая способность | 6,7 Л.С. |
| 14.5KW ±5% | |
| Хладагент | R22/R410a |
| Общая мощность | 6550W |
| Дроссель | капилляр |
| Максимальный напор | 33.5m |
| Номинальный расход | 70L/min |
| Мощность водяного насоса | 550W |
| Выход холодной воды | Rp1" |
| Объем бака для воды | 24L |

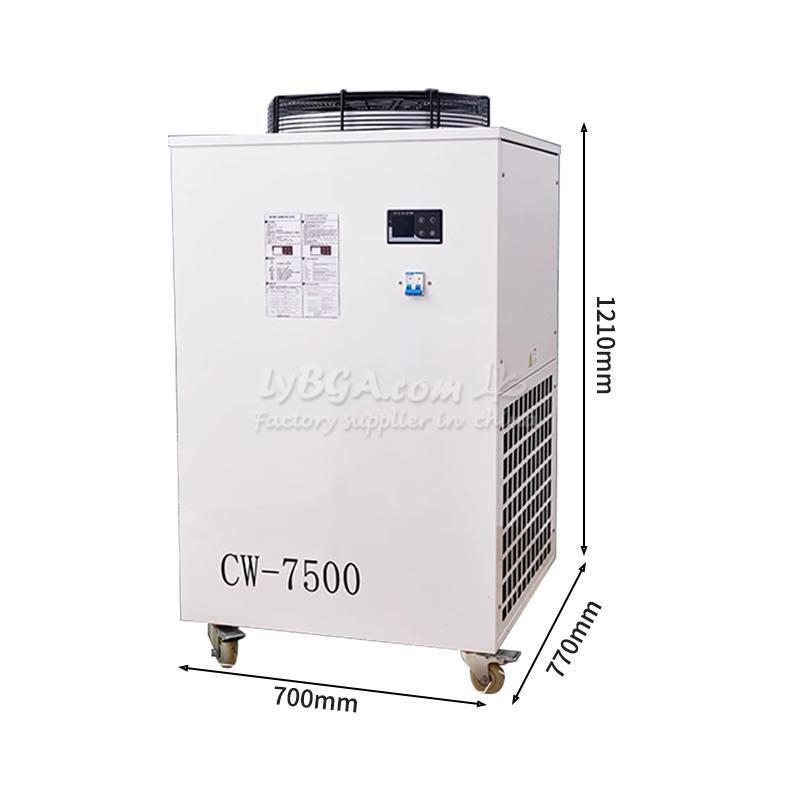

| Размер машины | 770*700*1210mm(L*W*H) |
| Размер упаковки | 850*730*1500mm(L*W*H) |
| Вес нетто | 145KG |
| Защита | Сигнализация потока холодной воды, сигнализация потока воды нормальной температуры, сигнализация превышения температуры холодной воды, сигнализация сверхнизкой температуры холодной воды, сигнализация сверхвысокой температуры воды комнатной температуры, сигнализация сверхнизкой температуры воды комнатной температуры, защита компрессора от перегрузки, сигнализация отказа датчика. |

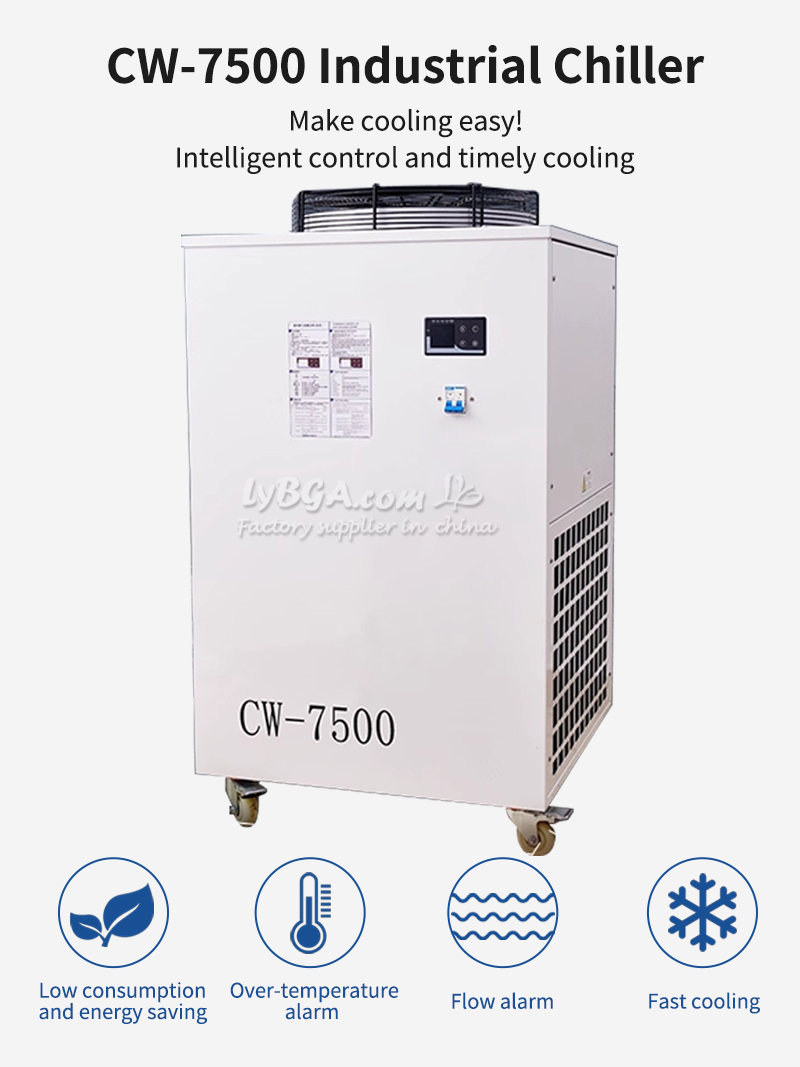

Характеристика
Низкое потребление и энергосбережение
Сигнализация перегрева
Сигнализация потока
Быстрое охлаждение
Применение
Химическая промышленность
Фармацевтическая промышленность
Пищевая промышленность
Металлургическая промышленность
Электронная промышленность
Текстильная промышленность
Машиностроительная промышленность
Лазерная промышленность
Меры предосторожности при использовании
1, пожалуйста, убедитесь, что розетка имеет хороший контакт, а провод заземления надежно заземлен!
2, убедитесь, что рабочее напряжение холодильника стабильно и нормально!
Из-за того, что холодильный компрессор чувствителен к напряжению питания, нормальное рабочее напряжение наших стандартных продуктов для 200 ~ 250V (110V модели для 100 ~ 130V). Если вам действительно нужен более широкий диапазон рабочего напряжения, может быть настроен
3, несоответствие частоты питания приведет к повреждению машины!
Пожалуйста, используйте 50 Гц или 60 Гц модели в соответствии с фактической ситуацией.
4, в целях защиты насоса циркуляционной воды, строго запрещено работать без воды!Новые машины упаковываются до опорожнения резервуара для воды, пожалуйста, убедитесь, что резервуар заполнен водой перед запуском, иначе насос очень легко повредить. Когда уровень воды в баке ниже зеленого (НОРМАЛЬНЫЙ) диапазона измерителя уровня воды, охлаждающая способность холодильника будет немного снижена, пожалуйста, убедитесь, что уровень воды в баке находится в пределах зеленого (НОРМАЛЬНЫЙ) диапазона измерителя уровня воды. Категорически запрещается использовать циркуляционный насос для слива воды!
5, пожалуйста, убедитесь, что чиллер в ветер, из ветра канал гладкий!
Выход воздуха в верхней части чиллера должен находиться на расстоянии более 50 см от препятствий, а вход воздуха сбоку должен находиться на расстоянии более 20 см от препятствий.
6, Воздушный фильтр должен регулярно очищаться!
Необходимо регулярно разбирать и чистить пылевую сетку, серьезное засорение пылевой сетки приведет к поломке чиллера.
7, Пожалуйста, обратите внимание на эффект конденсата!
Когда температура воды ниже, чем температура окружающей среды, а влажность окружающей среды велика, труба циркулирующей воды и поверхность охлаждаемого устройства будут производить конденсат.
При возникновении вышеуказанной ситуации рекомендуется отрегулировать температуру воды или изолировать водопроводную трубу и охлаждаемое устройство.
8, данный продукт является промышленным оборудованием, не допускайте к работе непрофессионалов.
Инструкция по установке
Установка чиллера очень проста, первое использование новой машины может быть выполнено в соответствии со следующими шагами:
1, откройте упаковку, проверьте целостность машины и комплектность принадлежностей. 2, открутите порт для впрыска воды, добавьте охлаждающую воду.
Открутите отверстие для впрыска воды и добавьте охлаждающую воду.
При добавлении воды необходимо следить за уровнем воды на водомере, добавлять воду медленно и осторожно, чтобы вода не переливалась через край! Для охлаждения оборудования из углеродистой стали необходимо добавить соответствующее количество антикоррозийных средств. В холодных регионах на севере следует заливать некорродирующий антифриз.
3, В соответствии с ситуацией оборудование подключается к выпускной трубе, впускной трубе.
4, подключите шнур питания, включите выключатель питания. (Строго запрещено запускать без воды!)(1) После включения выключателя питания циркуляционный насос лазерного охладителя начал работать. В первый раз, когда новая машина будет иметь больше воздушных пузырьков в трубопроводе приведет к случайной машины сигнализации потока, запустить несколько минут после возвращения к нормальной.
(2) После первой загрузки необходимо немедленно проверить водопровод на наличие утечек.
(3) После включения питания, если температура воды ниже заданной, вентилятор машины и другие устройства не работают - это нормальное явление. Термостат будет автоматически управлять компрессором, электромагнитным клапаном, вентилятором и другими устройствами в соответствии с заданными параметрами управления.
(4) Поскольку компрессор и другие устройства имеют более длительный процесс запуска, в зависимости от условий работы от нескольких десятков секунд до нескольких минут, поэтому не включайте и не выключайте их часто.5, проверьте уровень воды в резервуаре для воды.
После включения новой машины и удаления воздуха из водопровода уровень воды в резервуаре для воды немного понизится, чтобы поддерживать уровень воды в зеленой зоне, вы можете снова добавить воду в нужном количестве. Наблюдайте и записывайте текущий уровень воды, чтобы чиллер работал - через некоторое время снова наблюдайте за измерителем уровня воды, если уровень воды значительно упадет, нужно снова проверить герметичность водопроводных труб.
6. Настройте параметры термостата.
Интеллектуальный термостат, используемый в чиллере серии CW-5300/ 6000/ 6100/ 6200, в целом не требует настройки параметров управления, если это действительно необходимо, пожалуйста, обратитесь к странице 20 «Условия работы и настройка параметров».
Устранение неполадок
| Явление неисправности | Причины неисправности | Лечение |
| Включение питания без питания | плохой контакт с линией питания | Проверьте порт питания, вставьте вилку шнура питания на место |
| перегорел предохранитель | Вытащите блок предохранителей в разъеме питания на машине, проверьте предохранитель, при необходимости замените запасной предохранитель, проверьте стабильность напряжения питания, проверьте разъем питания, подключен ли штекер шнура питания на место, хороший контакт | |
| Сигнализация потока (на панели горит красный свет) с водопроводной трубой, непосредственно подключенной к выходу, входу, нет потока воды | слишком низкий уровень воды в накопительном баке | Проверьте окно индикатора уровня воды, добавьте воды в зеленую область индикатора уровня воды: и проверьте трубопровод циркуляции воды на наличие или отсутствие утечки воды |
| с оборудованием, подключенным к использованию сигнализации потока (на панели горит красный свет), но с водопроводной трубой, непосредственно подключенной к выходу, входу, есть поток воды не сигнализирует | засорение трубопровода циркуляции воды или деформация изгиба водопроводной трубы | Проверьте трубопровод циркуляции воды |
| Температура воды сверхвысокая сигнализация | засорение пылевой сетки, плохая теплоотдача | Регулярно удаляйте пылевую сетку для очистки |
| плохая вентиляция выхода или входа воздуха | Обеспечьте беспрепятственную вентиляцию выходного и входного отверстий | |
| сильно низкое или нестабильное напряжение | Улучшите линию электропитания или используйте стабилизатор напряжения | |
| неправильная настройка параметров термостата | Сбросьте параметры управления или восстановите заводские настройки | |
| частое переключение чиллера | Убедитесь, что чиллер имеет достаточное время охлаждения (более пяти минут) | |
| чрезмерная тепловая нагрузка | Уменьшите тепловую нагрузку или выберите большую холодильную мощность модели | |
| Сигнализация комнатной температуры | водяной чиллер при высокой температуре окружающей среды | Улучшите вентиляцию, чтобы обеспечить рабочую среду чиллера ниже 40 градусов |
| конденсат конденсата явление серьезное | температура воды ниже температуры окружающей среды больше влажности | Повысьте температуру воды или теплоизоляцию трубопровода |
| изменение воды, когда дренажный порт дренаж медленно | не открыт порт подачи воды | Откройте порт впрыска воды |
